Клапан отсечной с пневмоприводом Dy 10, 20, 32; Pp40 МПа К96397 (22нж605см)

ПОИСК

Клапан отсечной с пневмоприводом Dy 10, 20, 32; Pp40 МПа К96397 (22нж605см) Клапан отсечной с пневмоприводом Dy 10, 20, 32; Pp40 МПа К96397 (22нж605см)

Предназначен для установки на трубопроводах и емкостях в качестве запорного устройства.

Клапан отсечной с пневмоприводом Dy 10, 20, 32; Pp40 МПа К96397 (22нж605см)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Обозначение

Условное обозначение

Проход условный Ду, мм

Присоединение к трубопроводу

Масса, кг

К 96397-010  -02

22нж605ст5

10

Ниппельное

4,8

К 96397-020  -04

22нж605ст4

20

Фланцевое

18,5

-05

22нж605ст6

Ниппельное

15,0

К 96397-032  -02

22нж605ст4

32

Фланцевое

33,4

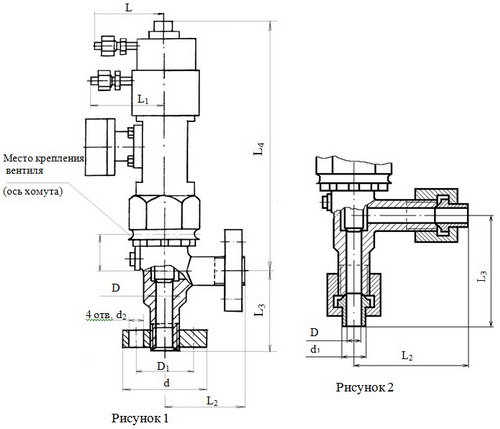

КЛАПАН ОТСЕЧНОЙ С ПНЕВМОПРИВОДОМ Pp 40 МПа (400 кгс/см2)
Клапан отсечной с пневмоприводом Dy 10, 20, 32; Pp40 МПа К96397 (22нж605см)


Обозначение

Условное обозначение

Рис.

Размеры, мм

D

D1

d

d1

d2

L

L1

L2

L3

L4

L5

К 96397-010-02

22нж605ст5

2

10

-

-

16h12

-

90

90

55

80

286

53

К 96397-020-04

22нж605ст4

1

20

80

115

-

18

100

95

110

335

-05

22нж605ст6

2

-

-

29h12

-

115

К 96397-032-02

22нж605ст4

1

28

95

135

-

22

130

110

180

420

55


Гарантийные обязательства
Гарантийный срок эксплуатации – 18 месяцев.
Гарантийная наработка – 1100 циклов.

Пример обозначения клапана отсечного с пневмоприводом Ду 10 с ниппельным присоединением и конечным выключателем при заказе и в документации другой продукции: «Клапан отсечной с пневмоприводом  Ду 10, 22нж605ст5 (К 96397-010-02) ТУ 3742-031-05749381-2003».
