Обозначение |
Условное обозна-чение |
Проход условный DN |
Давление рабочее Рр, МПа |
Темпе- ратура рабочей среды, 0С |
Среда рабочая |
Способ управ-ления
|
Масса, кг |
К23065-02.006 К23065-02.010 К23065-02.020 |
15Б8бк | 6 10 20 |
40 |
От –50 до +50 |
Газо-образный кислород |
Ручной | 3,7 5,2 13,0 |

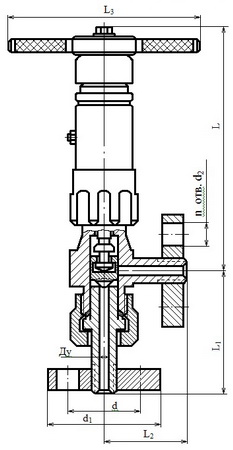

Обозначение | Условное обозначе-ние | Проход услов- ный DN | n | Размеры, мм | ||||||
L | d | d1 | d2 | L1 | L2 | L3 | ||||
К23065-02.006 |
15Б8бк | 6 | 3 | 192 | 42 | 70 | 16 | 86 | 60 | 150 |
К23065-02.010 | 10 | 60 | 95 | 18 | 100 | 80 | 180 | |||
К23065-02.020 | 20 | 4 | 295 | 80 | 115 | 125 | 95 | 280 |
