Обозначение | Проход условный Ду, мм | Давление рабочее Рр МПа (кгс/см2) | Присоединение к трубопроводу | Направление подачи рабочей среды | Масса, кг |
Р 23057-01.004 | 4 | 23 (230) | Цапковое с конической резьбой на штуцере | Под золотник и на золотник | 1,16 |
Р 23057-02.004 | Цапковое с цилиндрической резьбой на штуцере | 1,0 |
Обозначение | Проход условный Дy, мм |

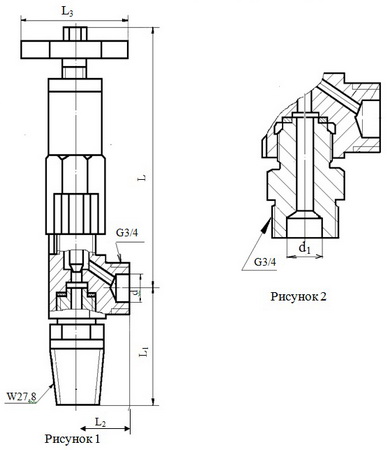

Рис. | Размеры, мм | |||||
d | d1 | L | L1 | L2 | L3 | |||
Р23057-01.004 | 4 | 1 | 14 | 14 | 146 | 60 | 32 | 65 |
Р23057-02.004 | 2 | 46 |
