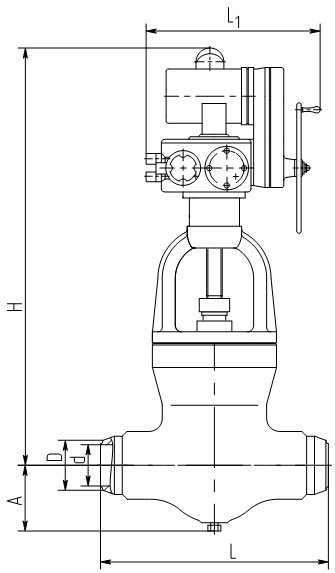

Основные размеры задвижек
Обозначение
| DN | Присоединительные и габаритные размеры, мм | Коэффициент гидравлического сопротивления | Масса, кг | ||||
d
| D | L | Н | А | ||||
881-100-ЭМ | 100 | 97 | 172 | 550 | 1333 | 178 | 0,2 | 548 |
887-150-ЭМ | 150 | 144 | 172 | 550 | 1333 | 158 | 0,3 | 448 |
880-150-ЭМ | 150 | 144 | 210 | 550 | 1333 | 168 | 1,5 | 485 |
881-150-ЭМ | 150 | 151 | 262 | 750 | 1690 | 225 | 0,6 | 1067 |
883-175-ЭМ-01 | 175 | 156 | 235 | 650 | 1690 | 200 | 0,24 | 822 |
884-200-ЭМ | 200 | 201 | 290 | 800 | 1930 | 227 | 0,28 | 1274 |
880-200-ЭМ | 200 | 203 | 290 | 750 | 1690 | 222 | 0,46 | 980 |
881-200-ЭМ | 200 | 208 | 345 | 900 | 2380 | 282 | 0,4 | 2320 |
885-225-ЭМ | 225 | 230 | 290 | 800 | 1829 | 222 | 0,9 | 1101 |
883-250-ЭМ-01 | 250 | 251 | 345 | 900 | 2430 | 267 | 0,24 | 2166 |
883-250-ЭМ-02 | 250 | 275 | 345 | 900 | 2430 | 267 | 0,5 | 2146 |
884-250-ЭМ
| 250 | 245 | 345 | 900 | 1930 | 247 | 1,0 | 1413 |
882-250-ЭМ | 250 | 271 | 340 | 900 | 1829 | 232 | 1,85 | 1140 |
880-250-ЭМ | 250 | 245 | 345 | 900 | 2380 | 242 | 0,9 | 1980 |
882-300-ЭМ | 300 | 316 | 390 | 1000 | 1829 | 252 | 2,8 | 1596 |
883-300-ЭМ | 300 | 281 | 400 | 1000 | 2430 | 277 | 0,65 | 2556 |
880-300-ЭМ | 300 | 281 | 400 | 1000 | 2380 | 262 | 2,5 | 2342 |
Обозначение | Обозначение электропривода | Мощность электродвигателя, кВт | Продолжительность хода затвора, с | |
881-100-ЭМ | Н-В 21 У1 | 3,20 | 45 | |
887-150-ЭМ | Н-В 08 У1 | 3,20 | 50 | |
880-150-ЭМ | Н-В 21 У1 | 3,20 | 50 | |
881-150-ЭМ | Н-Г 11 У1 | 4,25 | 72 | |
883-175-ЭМ-01 | Н-Г 11 У1 | 4,25 | 72 | |
884-200-ЭМ | Н-Г 11 У1 | 4,25 | 87 | |
880-200-ЭМ | Н-Г 11 У1 | 4,25 | 72 | |
881-200-ЭМ | Н-Д 17 У1 | 4,30 | 147 | |
885-225-ЭМ | Н-Г 11 У1 | 4,25 | 86 | |
883-250-ЭМ-01,-02 | Н-Д 17 У1 | 4,30 | 174 | |
884-250-ЭМ | Н-Г 11 У1 | 4,25 | 87 | |
882-250-ЭМ | Н-Г 11 У1 | 4,25 | 86 | |
880-250-ЭМ | Н-Д 17 У1 | 4,30 | 147 | |
883-300-ЭМ | Н-Д 17 У1 | 4,30 | 174 | |
880-300-ЭМ | Н-Д 17 У1 | 4,30 | 147 | |
882-300-ЭМ | Н-Г 11 У1 | 4,25 | 86 |
