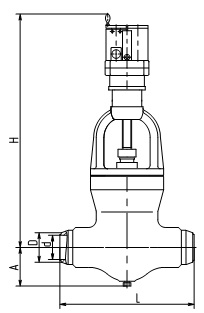

Основные размеры и технические характеристики задвижек
Обозначение | DN | Присоединительные и габаритные размеры, мм | Коэффициент гидравлического сопротивления | Масса, кг | ||||
d | D | L | Н | А | ||||
881-150-ЭН | 150 | 151 | 262 | 750 | 1545 | 225 | 0,6 | 1010 |
883-175-ЭН-01 | 175 | 156 | 235 | 650 | 1550 | 200 | 0,24 | 766 |
884-200-ЭН | 200 | 201 | 290 | 800 | 1790 | 227 | 0,28 | 1214 |
880-200-ЭН | 200 | 203 | 290 | 750 | 1545 | 222 | 0,46 | 920 |
885-225-ЭН | 225 | 230 | 290 | 800 | 1690 | 222 | 0,9 | 1041 |
884-250-ЭН | 250 | 245 | 345 | 900 | 1790 | 247 | 1,0 | 1353 |
882-250-ЭН | 250 | 271 | 340 | 900 | 1690 | 232 | 1,85 | 1080 |
882-300-ЭН | 300 | 316 | 390 | 1000 | 1690 | 252 | 2,80 | 1536 |
Обозначение | Обозначение электропривода | Мощность электродвигателя, кВт | Продолжительность хода затвора, с | |
881-150-ЭН | ГИЮМ. 303344.001 | 3,20 | 72 | |
883-175-ЭН-01 | ГИЮМ. 303344.001 | 3,20 | 72 | |
884-200-ЭН | ГИЮМ. 303344.001 | 3,20 | 87 | |
880-200-ЭН | ГИЮМ. 303344.001 | 3,20 | 72 | |
885-225-ЭН | ГИЮМ. 303344.001 | 3,20 | 86 | |
884-250-ЭН | ГИЮМ. 303344.001 | 3,20 | 87 | |
882-250-ЭН | ГИЮМ. 303344.001 | 3,20 | 86 | |
882-300-ЭН | ГИЮМ. 303344.001 | 3,20 | 86 |
