Задвижки запорные предназначены для включения или отключения потока среды.
Корпус и затвор имеют уплотнительную наплавку из материала на основе хромоникелевых сталей.
Поставка арматуры по ТУ 37-023-05015348-98.
Присоединение к трубопроводу под сварку
Установочное положение на трубопроводе любое
Направление подачи рабочей среды любое
Герметичность затвора по классу А ГОСТ 9544-93
Категория размещения 1, 2, 3 по ГОСТ 15150-69
Усилие на маховике не более 300 Н
Электроприводы обеспечивают:
• дистанционное управление арматурой;
• автоматическую остановку запорного органа при достижении им нужного положения;
• установку предельно допускаемого крутящего момента на выходном валу электропривода и выдачу сигналов в систему управления при превышении электроприводом этого значения;
• дистанционную световую сигнализацию крайних положений запорного органа арматуры и указания положения запорного органа на местном указателе
При заказе необходимо указывать наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69.

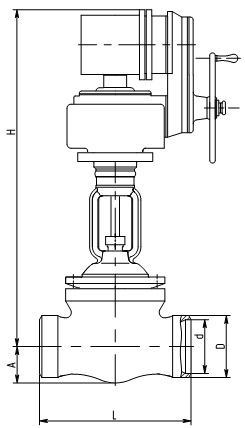

Задвижки в стандартной комплектации поставляются с приводом Н-А2-11К (1511-100-ЭМ, 1511-150-ЭМ) или Н-В-02 (1511-200-ЭМ, 1511-250-ЭМ). Данные привода предназначены для эксплуатации в умеренном климате, имеют скорость вращения выходного вала 24 об/мин и фланцевое с кулачковой муфтой присоединение к арматуре типа А (для Н-А2-11К), или В (для Н-В-02). Возможна комплектация задвижек другим электроприводом, требуемые технические характеристики электропривода необходимо указать при заказе.
