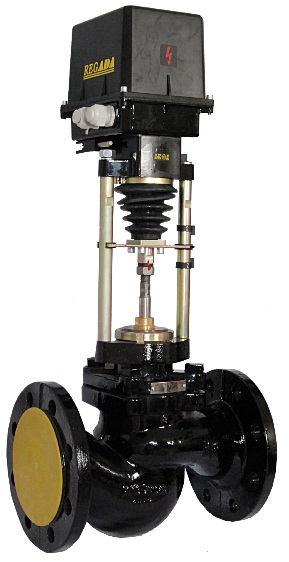

Наименование детали | Марка материала | |
PN1,6МПа | PN2,5МПа | |
Корпус, крышка | СЧ20 ГОСТ1412 | КЧ30 ГОСТ1215 |
Плунжер, седло | Сталь 12Х18Н10Т ГОСТ5632 | |
Уплотнение в затворе | «мягкое» (Фторопласт-4 ГОСТ10007) | |
Уплотнение сальника | Графлекс |
Диаметр номинальный DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Давление номинальное PN, МПа (кгс/см2) | 1,6 (16) | |||||||||||
Пропускная характеристика | линейная | |||||||||||
Рабочий ход плунжера,мм | 10 | 20 | 32 | 50 | ||||||||
Условная пропускная способность Кvy, м3/ч | 0,1 | 1,6 | 1,0 | 6,3 | 10 | 10 | 25 | 40 | 63 | 100 | 160 | 250 |
Относительная протечка в затворе, % от Кvy | 0,001 при ΔРисп = PN | |||||||||||
Рабочая среда | Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |||||||||||
Температура рабочей среды Т, oС | от минус 15 до 150 | |||||||||||
Температура окружающей среды, oС | от минус 15 до 50 | |||||||||||
Присоединит. размеры и размеры уплотнительных поверхностей | исполнение 1 ряд 2 по ГОСТ12815 | |||||||||||
Тип ЭИМ | ST mini, ST 0 | ST 0, ST 0.1 | ST 0.1, ST 1 | ST1,ST2 | ST 2 | |||||||
Масса клапана, кг | 5,5-10 | 6-11 | 7-12 | 9-13 | 12-18 | 16-20 | 31-33 | 34-36 | 43-46 | 68-85 | 102 | 140 |

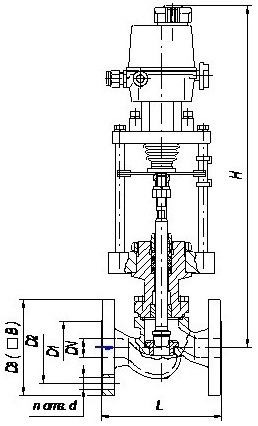

DN | D1 | D2 | D3 | L | n | d | ||||||
15 | 47 | 65 | 95 | 130 | 4 | 14 | ||||||
20 | 58 | 75 | 105 | 150 | ||||||||
25 | 68 | 85 | 115 | 160 | ||||||||
32 | 78 | 100 | 135 | 180 | 18 | |||||||
40 | 88 | 110 | 145 | 200 | ||||||||
50 | 102 | 125 | 160 | 230 | ||||||||
65 | 122 | 145 | 180 | 290 | 8 | |||||||
80 | 133 | 160 | 195 | 310 | ||||||||
100 | 158 | 180 | 215 | 350 | ||||||||
125 | 184 | 210 | 245 | 400 | ||||||||
150 | 212 | 240 | 280 | 480 | 22 | |||||||
200 | 268 | 295 | 335 | 600 | 12 | |||||||
DN | Н, мм при комплектации приводом | |||||||||||
ST mini | ST 0 | ST 0 | ST 0.1 | ST 1 | ST 2 | ST 1-Ех | МТ-Ех | |||||
15 | 350 | 390 | 440 | - | - | - | 665 | - | ||||
20 | 350 | 390 | 440 | - | - | - | 665 | - | ||||
25 | 360 | 395 | 445 | 530 | - | - | 670 | - | ||||
32 | - | 400 | 470 | 550 | - | - | 700 | - | ||||
40 | - | 410 | 470 | 555 | - | - | 700 | - | ||||
50 | - | - | 470 | 565 | - | - | 705 | - | ||||
65 | - | - | - | 570 | - | - | 715 | - | ||||
80 | - | - | - | 575 | 775 | - | 745 | - | ||||
100 | - | - | - | 595 | 745 | - | 725 | - | ||||
125 | - | - | - | - | 795 | 820 | 800 | - | ||||
150 | - | - | - | - | - | 820 | 800 | 815 | ||||
200 | - | - | - | - | - | 870 | - | 865 | ||||
DN | ΔР, МПа (кгс/см2) при комплектации приводом | |||||||
ST mini | ST 0 | ST 0 | ST 0.1 | ST 1 | ST 2 | ST 1-Ех | МТ-Ех | |
15 | 1,6 (16) | 1,6 (16) | 1,6 (16) | 1,6 (16) | - | - | 1,6 (16) | - |
20 | - | - | - | |||||
25 | - | - | - | |||||
32 | - | - | - | - | ||||
40 | - | - | - | - | ||||
50 | - | - | - | - | - | |||
65 | - | - | - | 1,6 (16) | - | - | ||
80 | - | - | - | - | - | |||
100 | - | - | - | 0,8 (8) | 1,2 (12) | - | 1,2 (12) | - |
125 | - | - | - | - | 0,8 (8) | 1,6 (16) | 0,5 (5) | - |
150 | - | - | - | - | - | 1,2 (12) | - | 1,6 (16) |
200 | - | - | - | - | - | 0,8 (8) | - |
