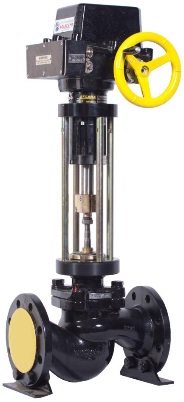

Наименование детали | Марка материала | |
PN1,6МПа | PN2,5МПа | |
Корпус, крышка | СЧ20 ГОСТ1412 | КЧ30 ГОСТ1215 |
Плунжер, седло | Сталь 12Х18Н10Т ГОСТ5632 | |
Уплотнение в затворе | «мягкое» (Фторопласт-4 ГОСТ10007) | |
Уплотнение сальника | Графлекс |
Технические характеристики

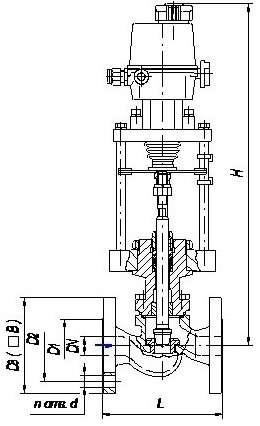

Диаметр номинальный DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Давление номинальное PN, МПа (кгс/см2) | 1,6 (16) | 1,6 (16) 2,5 (25) | 1,6 (16) | |||||||||
Пропускная характеристика | линейная | |||||||||||
Рабочий ход плунжера,мм | 10 | 20 | 32 | 50 | ||||||||
Условная пропускная способность Кvy, м3/ч | 0,1 | 1,6 | 1,0 | 6,3 | 10 | 10 | 25 | 40 | 63 | 100 | 160 | 250 |
Относительная протечка в затворе, % от Кvy | 0,1 при ΔРисп = 0,4МПа (4кгс/см2) | |||||||||||
Рабочая среда | Вода, пар, воздух и др. жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |||||||||||
Температура рабочей среды Т, oС | -15 … +300 | |||||||||||
Температура окружающей среды, oС | PN1,6 (16) -15 … +50 | |||||||||||
Присоединит. размеры и размеры уплотнительных поверхностей | исполнение 1 ряд 2 по ГОСТ12815 | |||||||||||
Тип ЭИМ | ST mini, ST 0 | ST 0, ST 0.1 | ST 0.1, ST 1 | ST1,ST2 | ST 2 | |||||||
Масса клапана, кг | 5,5-10 | 6-11 | 7-12 | 9-13 | 12-18 | 16-20 | 31-33 | 34-36 | 43-46 | 68-85 | 102 | 140 |
Допустимый перепад давлений
DN | ΔР, МПа (кгс/см2) при комплектации приводом | |||||||
ST mini | ST 0 | ST 0 | ST 0.1 | ST 1 | ST 2 | ST 1-Ех | МТ-Ех | |
15 | 1,6 (16) | 1,6 (16) | 1,6 (16) | - | - | - | 1,6 (16) | - |
20 | - | - | - | - | ||||
25 | 2,5 (25) | - | - | - | ||||
32 | - | 2,5 (25) | - | - | 2,5 (25) | - | ||
40 | - | - | - | - | ||||
50 | - | - | - | - | - | |||
65 | - | - | - | - | - | - | ||
80 | - | - | - | 1,6 (16) | 2,2 (22) | - | 2,2 (22) | - |
100 | - | - | - | 0,8 (8) | 1,2 (12) | - | 1,2 (12) | - |
125 | - | - | - | - | 0,8 (8) | 1,6 (16) | 0,8 (8) | - |
150 | - | - | - | - | - | 1,2 (12) | 0,5 (5) | 0,8 (8) |
200 | - | - | - | - | - | 0,8 (8) | - | 1,2 (12) |
