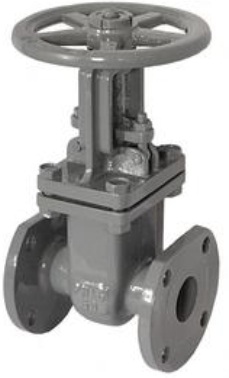

Наименование детали | Марка материала |
Корпус, крышка | Сталь 25Л ГОСТ977 |
Клин | Сталь 20Х13Л ГОСТ5632 |
Шпиндель | Сталь 20Х13 ГОСТ5632 |
Уплотнение в затворе | «металл по металлу» |
Уплотнение сальниковое | графлекс |
Вид управления | Таблица фигур | |
PN 1,6МПа (16кгс/см2) | PN 2,5МПа (25кгс/см2) | |
Ручное (от маховика) | 30с41нж | 30с64нж |
Ручное (через редуктор) | 30с541нж | 30с564нж |
От электропривода | 30с941нж | 30с964нж |
Диаметр номинальный DN, мм | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |
Давление номинальное PN, МПа (кгс/см2) | 1,6 (16) 2,5 (25) | |||||||||||
Максимальный крутящий момент, Нм | PN16 | 65 | 80 | 100 | 135 | 200 | 260 | 320 | 445 | 550 | 850 | 1250 |
PN25 | 110 | 130 | 150 | 210 | 280 | 400 | 580 | 750 | 850 | 1350 | 1750 | |
Герметичность затвора | класс герметичности по ГОСТ9544 - | |||||||||||
Рабочая среда | вода, пар, воздух, жидкие нефтепродукты и др. жидкие и газообразные среды, скорость коррозии материалов корпусных деталей в которых не более 0,2мм/год | |||||||||||
Температура рабочей среды Т, oС | от минус 40 до 425 | |||||||||||
Направление подачи рабочей среды | двустороннее | |||||||||||
Температура окружающей среды, oС | от минус 40 до 40 | |||||||||||
Присоединительные размеры и размеры уплотнительных поверхностей фланцев | исполнение 1 ряд 2 по ГОСТ12815 или по согласованию с Заказчиком |

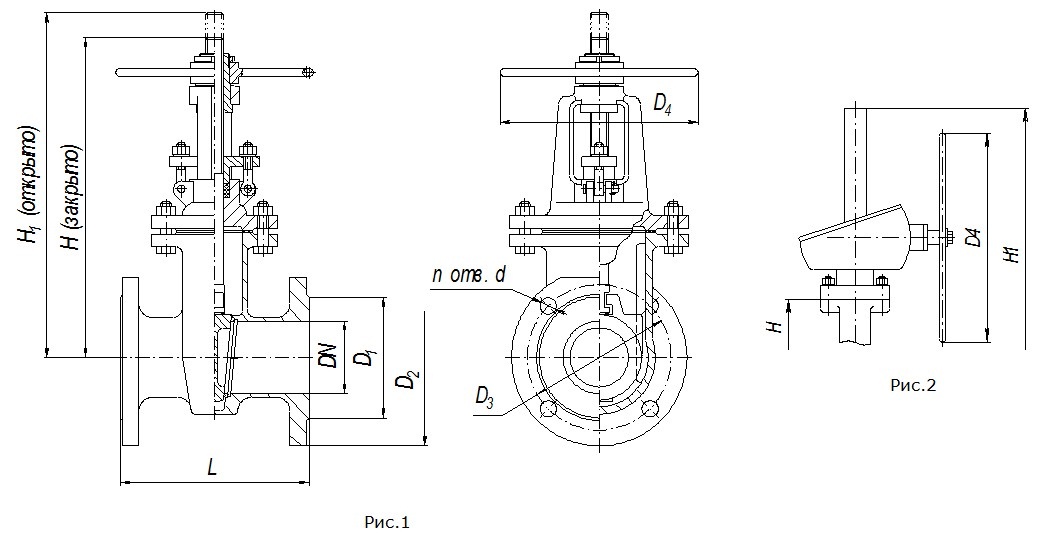

DN | D1 | D2 | D3 | D4 | L | n | d | Н | Н1 | Масса, кг | ||||
Рис.1 | Рис.2 | Рис.1 | Рис.2 | Рис.1 | Рис.2 | Рис.1 | Рис.2 | |||||||
PN16 | ||||||||||||||
50 | 102 | 160 | 125 | 180 | - | 180 | 4 | 18 | 365 | - | 425 | - | 15 | - |
80 | 133 | 195 | 160 | 215 | - | 210 | 370 | - | 460 | - | 23 | - | ||
100 | 158 | 215 | 180 | 245 | - | 230 | 8 | 500 | - | 540 | - | 32 | - | |
150 | 212 | 280 | 240 | 275 | - | 280 | 22 | 690 | - | 850 | - | 55 | - | |
200 | 268 | 335 | 295 | 320 | - | 330 | 12 | 860 | - | 1030 | - | 82 | - | |
250 | 320 | 405 | 355 | 350 | - | 450 | 26 | 1200 | - | 1480 | - | 128 | - | |
300 | 370 | 460 | 410 | 400 | - | 500 | 1380 | - | 1700 | - | 176 | - | ||
350 | 430 | 520 | 470 | 500 | - | 550 | 16 | 1415 | - | 1905 | - | 280 | - | |
400 | 482 | 580 | 525 | 560 | - | 600 | 30 | 1600 | - | 2090 | - | 378 | - | |
500 | 585 | 710 | 650 | - | 600 | 700 | 20 | 33 | - | 1662 | - | 2285 | - | 480 |
600 | 685 | 840 | 770 | - | 600 | 800 | 39 | - | 1810 | - | 2430 | - | 590 | |
PN25 | ||||||||||||||
50 | 102 | 160 | 125 | 240 | - | 250 | 4 | 18 | 440 | - | 408 | - | 18 | - |
80 | 133 | 195 | 160 | 250 | - | 280 | 8 | 530 | - | 515 | - | 28 | - | |
100 | 158 | 230 | 190 | 280 | - | 300 | 600 | - | 600 | - | 40 | - | ||
150 | 212 | 300 | 250 | 315 | - | 350 | 26 | 790 | - | 824 | - | 85 | - | |
200 | 278 | 360 | 310 | 400 | - | 400 | 12 | 980 | - | 1018 | - | 110 | - | |
250 | 335 | 425 | 370 | 450 | - | 450 | 30 | 1130 | - | 1219 | - | 190 | - | |
300 | 390 | 485 | 430 | 560 | - | 500 | 16 | 1142 | - | 1442 | - | 270 | - | |
350 | 450 | 550 | 490 | 600 | - | 550 | 33 | 1280 | - | 1610 | - | 390 | - | |
400 | 505 | 610 | 550 | - | 660 | 600 | - | 1415 | - | 1900 | - | 590 | ||
500 | 615 | 730 | 660 | - | 700 | 700 | 20 | 39 | - | 1680 | - | 2165 | - | 690 |
600 | 720 | 840 | 770 | - | 750 | 800 | - | 1810 | - | 2295 | - | 950 |
