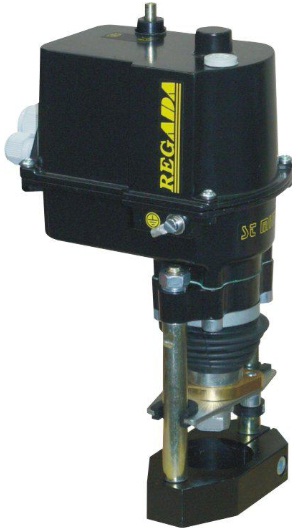

Рабочий ход, мм | 10 | 20 |
Скорость управления, мм/мин | 30 | |
Время закрытия, с | 20 | 40 |
Усилие на штоке, кН | 1,1 | |
Режим работы | повторно-кратковременный | |
Напряжение питания (управляющее) | 230В, 50Гц | |
Мощность потребляемая, Вт | 2,75 | |
Масса, кг | 1,9 |
Окружающая температура, oС | -25 . . . +55 |
Относительная влажность, % | 5 . . . 100 |
Степень защиты | IP67 |

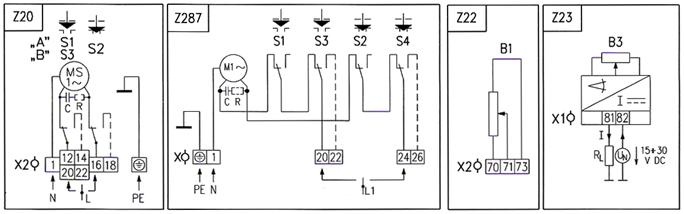

Z20 схема включения электродвигателя:
«А»-2-силовое включение (S1, S2)
«B»-1-силовое включение (S2, S3)
Z287 схема включения электродвигателя с выключателями усилия и положения
Z22 схема включения датчика положения сопротивления
Z23 схема включения 2-проводникового преобразователя
В1 датчик положения сопротивления простой
В3 электронный датчик положения
С конденсатор
R сопротивление
S1 выключатель силы «открыто»
S2 выключатель силы «закрыто»
S3 выключатель положения «открыто»
S4 выключатель положения «закрыто»
I/U входные/выходные токовые сигналы/сигналы напряжения
Х,Х2 клеммная колодка
Схема:
