Рабочая среда | Нефтегазовая смесь, вода пресная, газ сырой,газ сухой | |
Температура рабочей среды ºС | до +120 ºС. | |
Климатическое исполнение | У ; ХЛ по ГОСТ 15150-69 | |
Температура окружающей среды ºС | У | ХЛ |
от минус 40ºС до плюс 60ºС | от минус 60ºС до плюс 60ºС | |
Направление подачи рабочей среды | По стрелке на корпусе | |
Установочное положение | Любое | |
Присоединение к трубопроводу | муфтовое резьбовое |
Давление номинальное PN МПа | 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; |
Герметичность затвора | По классу «А» ГОСТ 9544 |
Нормальное положение затвора | Полностью «открыто» |
Тип привода | Ручной |
АТС-КШМ исп. У | АТС-КШМ исп. ХЛ | |
Материал корпусных деталей | Сталь 20 | Сталь 09Г2С |
Материал штока | 20Х13 | |
Материал золотника | 20Х13 с термообработкой или 95Х18 | |
Материал седла | полиамид | |
Материал сальникового уплотнения |
Средний срок службы, лет, не менее | 10 |
Полный средний ресурс циклов | 5000 |
Гарантийная наработка циклов, не менее | 1500 |

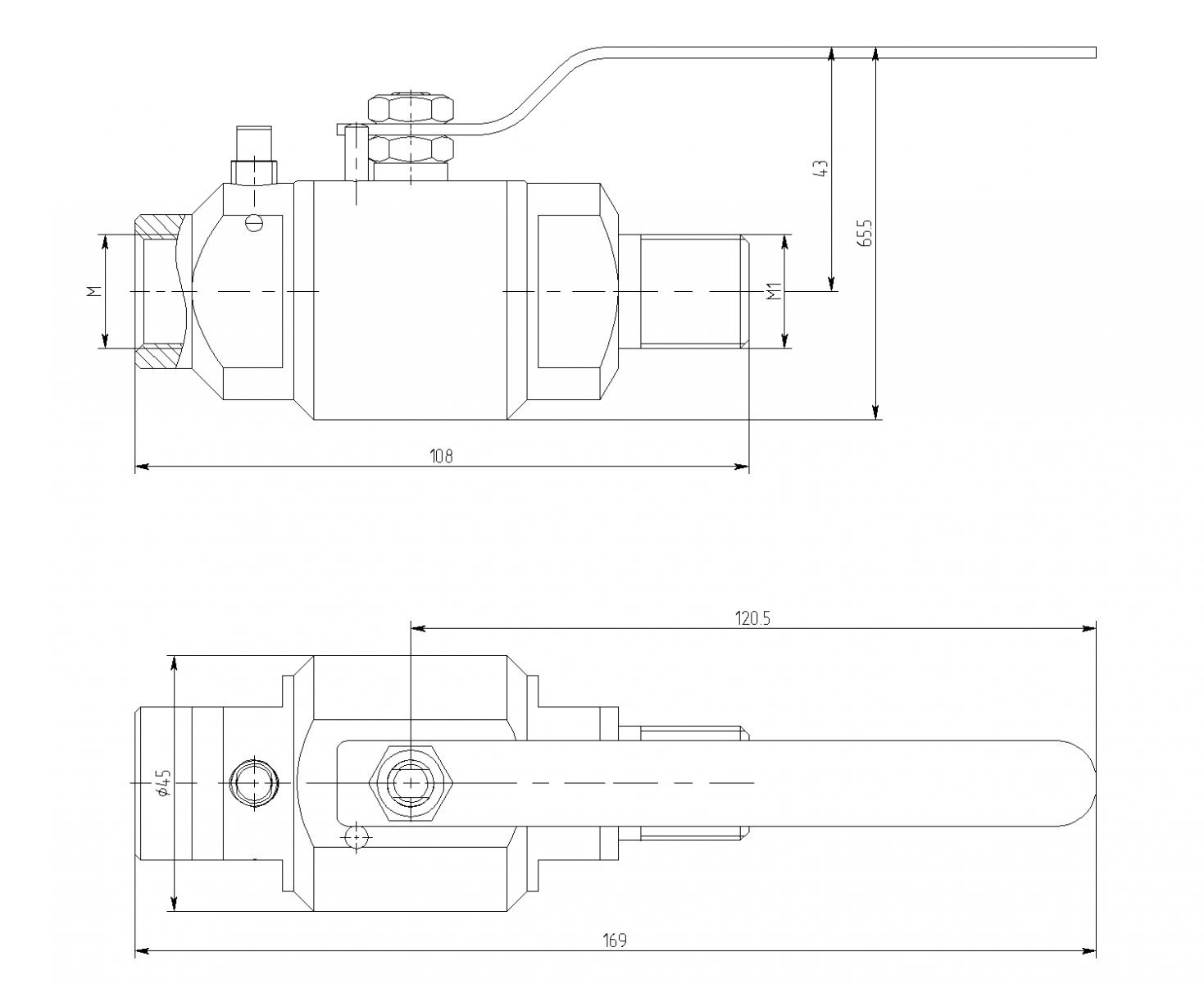

Эскиз крана шарового КШМ
