Рабочая среда | нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2Sдо 0,003% по объёму. | |
Температура рабочей среды ºС | до 120 ºС. | |
Климатическое исполнение | У ; ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) | |
Температура окружающей среды ºС | У | ХЛ |
от минус 40ºС до плюс 60ºС | от минус 60ºС до плюс 60ºС | |
Направление подачи рабочей среды | Любое | |
Установочное положение | Любое | |
Присоединение к трубопроводу | Муфтовое резьбовое |
АТС-В исп. У | АТС-В исп. ХЛ | |
Материал корпуса | Сталь 20 | Сталь 09Г2С |
Материал штока | Сталь 20Х13 | |
Материал уплотнительного кольца | Полиамид ПА-6 | |
Материал сальникового уплотнения | Комбинированное фторопласт Ф4 + кольцо резиновое по ГОСТ 9833 |
Давление номинальное PN МПа | 35; 70 |
Герметичность затвора | по классу «А» ГОСТ 9544 |
Нормальное положение затвора | Полностью «открыто» или полностью «закрыто» |
Тип привода | Ручной |
Средний срок службы, лет, не менее | 10 |
Полный средний ресурс, циклов | 2500 |
Наработка циклов на отказ, не менее | 1000 |

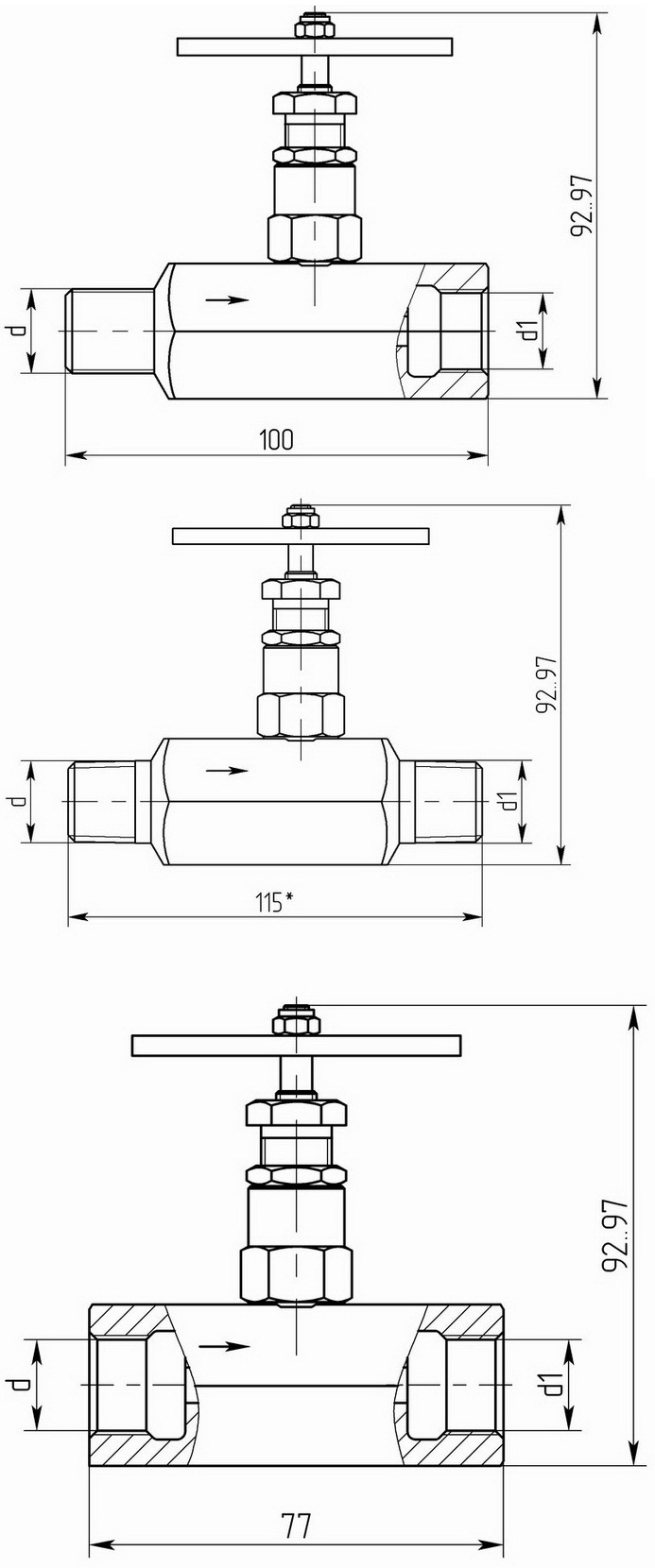

Обозначение вентиля | Рабочее давление, МПа | Присоединительная резьба | Рис. | Масса | |
Слева (d) | Справа (d1) | ||||
ВПЭ 5х35 М20х1,5-В М20х1,5-В | 35 | М20х1,5 Внутр. | М20х1,5 Внутр. |
1 |
0,7 |
ВПЭ 5х35 К1/2-В М20х1,5-В | 35 | К1/2-Внутр. | М20х1,5-Внутр. | ||
ВПЭ 5х35 R 1/2-В М20х1,5-В | 35 | R 1/2-Внутр. | М20х1,5-Внутр. | ||
ВПЭ 5х35 G 1/2-В М20х1,5-В | 35 | G 1/2-Внутр. | М20х1,5-Внутр. | ||
ВПЭ 5х35 LP1/2-В М20х1,5-В | 35 | LP 1/2-Внутр. | М20х1,5-Внутр. | ||
ВПЭ 5х35 М20х1,5-Н М20х1,5-Н | 35 | М20х1,5-Нар. | М20х1,5-Нар. |
2 |
0,78 |
ВПЭ 5х35 К1/2-Н М20х1,5-Н | 35 | К1/2-Нар. | М20х1,5-Нар. | ||
ВПЭ 5х35 R 1/2-Н М20х1,5-Н | 35 | R 1/2-Нар. | М20х1,5-Нар. | ||
ВПЭ 5х35 G 1/2-Н М20х1,5-Н | 35 | G 1/2-Нар. | М20х1,5-Нар. | ||
ВПЭ 5х35 LP1/2-Н М20х1,5-н | 35 | LP 1/2-Нар. | М20х1,5-Нар. | ||
ВПЭ 5х35 М20х1,5-Н М20х1,5-В | 35 | М20х1,5-Нар. | М20х1,5 Внутр. |
3 |
0,62 |
ВПЭ 5х35 К1/2-Н М20х1,5-В | 35 | К1/2-Нар. | М20х1,5 Внутр. | ||
ВПЭ 5х35 R 1/2-Н М20х1,5-В | 35 | R 1/2-Нар. | М20х1,5 Внутр. | ||
ВПЭ 5х35 G 1/2-Н М20х1,5-В | 35 | G 1/2-Нар. | М20х1,5 Внутр. | ||
ВПЭ 5х35 LP1/2-Н М20х1,5-В | 35 | LP 1/2-Нар. | М20х1,5 Внутр. |
Слева d | Справа d1 | ||
Внутренняя резьба | R1⁄2" | Внутренняя резьба | R1⁄2" |
Наружная резьба | Наружная резьба |
