Клапан мембранный с электромагнитным приводом типа СВМГ 15кч883р, р1

ПОИСК

Клапан мембранный с электромагнитным приводом типа СВМГ 15кч883р, р1 Клапан мембранный с электромагнитным приводом типа СВМГ 15кч883р, р1

Предназначен для применения в качестве запорного устройства на трубопроводах для автоматического и дистанционного управления. Установочное положение клапанов на горизонтальном трубопроводе электромагнитным приводом вверх. Исполнение клапана нормально-закрытое (НЗ), когда при отсутствии питания в сети клапан  закрыт.

Изготовление и поставка по ТУ 3732-011-00218137-03


Пропуск воздуха в затворе см3/мин не более, при

DN

25

40

50

65

Pр 1 кг/см2

Видимые протечки не допускаются

Pр 0,01 кг/см2

0,2

0,4

0,5

0,5


Технические харрактеристики

Рабочая среда

Природный горючий газ, нейтральные газы, воздух

Температура рабочей среды, °С

от -15 до +40

Температура окружающей среды, °С

от -10 до +50

Присоединение к трубопроводу

фланцевое

Условный проход ДN, мм

25, 40, 50, 65

Давление рабочее, PN, МПа

0,001 ...0,1

Время срабатывания клапана на открытие-закрытие затвора, не более

1 сек.

Тип привода

электромагнитный

Материал (Корпус, крышка)

КЧ 30-6

Материл уплотнительных поверхностей

резина

Наработка на отказ, циклов, не менее

50000

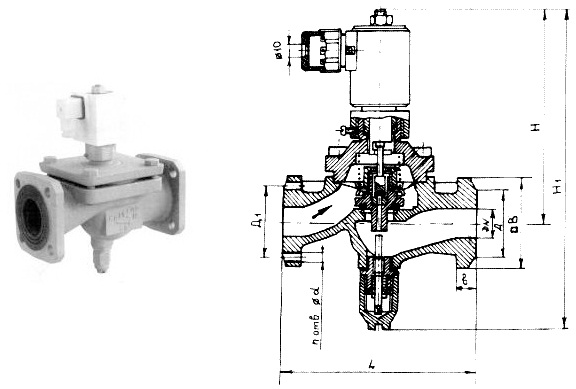

Основные размеры (в мм)

DN

25, 40, 50, 65

D

60, 80, 90, 110

D1

75, 100, 110, 130

□B

75, 100, 110, 125

H1

169, 174, 176, 233

Н2

257, 266, 281, 296

b

15, 16, 16, 16

L

160, 170, 230, 290

n

4

d

11, 14

Масса, кг

5.5, 6.8, 9.5, 16.3
