| Пропуск воздуха в затворе см3/мин не более, при | Pр 1 кг/см2 | 0,5 |
| Pр 16 кг/см2 | не допускаются |
| Рабочая среда | вода; воздух; рассол(кроме Ду 50, 65) |
| Температура рабочей среды, °С | от +1 до +45; от 0 до +45; от - 40 до +45 |
| Температура окружающей среды, °С | От - 40 до +50 |
| Присоединение к трубопроводу | фланцевое |
| Условный проход ДN, мм | 25, 40, 50, 65 |
| Давление рабочее, PN, МПа | 0,1 ...1,6 |
| Время открытия клапана, не более | 3 сек. для Ду 25, 40; 5 сек. для Ду 50, 65 |
| Время закрытия клапана, не более | 5 сек. для Ду 25, 40; 10 сек. для Ду 50,65 |
| Тип привода | электромагнитный |
| Материал (Корпус) | Ковкий чугун |
| Материал (Крышка) | Сталь |
| Материал (Материл уплотнительных поверхностей) | Резина |
| Наработка на отказ, циклов, не менее | 65000 |

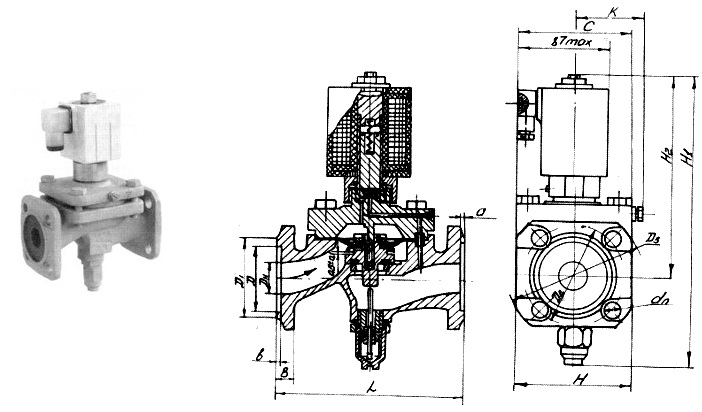

| DN | 25, 40, 50, 65 |
| D | 58, 76, 88, 110 |
| D1 | 68, 88, 102, 122 |
| D2 | 85, 110, 125, 145 |
| D3 | 115, 145, 160, 180 |
| Н | 90, 110, 125, 140 |
| H1 | 245, 258, 272, 3 |
| Н2 | 165, 167, 170, 217 |
| L | 160, 170, 230, 290 |
| С | 100, 105, 128, 222 |
| К | 60, 63, 74, - |
| B | 14, 18, 18, 20 |
| b | 2, 3, 3, 3 |
| a | 3, 3, 3, 3 |
| d | 14, 18, 18, 18 |
| n | 4, 4, 4, 4 |
| Масса, кг | 6.3, 7.8, 11.5, 25.5 |
