| 15кч892р | 15кч892п | ||
| Рабочая среда | природный, нейтральный, сжиженный газ, воздух, бензин, дизтопливо | вода | горячая вода ,пар |
| Температура рабочей среды, °С | от -40 до +40 | от +5 до +70 | от +5 до +150 |
| Температура окружающей среды, °С | От -40 до +50 | От+1 до +50 | |
| Установочное положение | электромагнитом вверх | ||
| Присоединение к трубопроводу | фланцевое | ||
| Условный проход ДN, мм | 25 | 50 | 65 | ||
| Давление рабочее, PN, МПа | 0 ...1,6 | ||||
| Время открытия и закрытия клапана на газообразной среде, не более | 1 сек. | 3 сек. | |||
| Время открытия клапана на жидкой среде, не более | 2 сек. | 3 сек. | |||
| Время закрытия клапана на жидкой среде, не более | 3 сек. | 7 сек. | |||
| Пропуск воздуха в затворе см3/мин не более, при | Pр 0,1 кг/см2 | 15кч892р | 0,2 | 0,5 | 0,5 |
| Pр 16 кг/см2 | Видимые протечки не допускаются | ||||
| Pр 2 кг/см2 | 15кч892п | 6 | 6 | 6 | |
| Pр 16 кг/см2 | 2 | 2 | 4 | ||
| Тип привода | электромагнитный | ||||
| Материал (Корпус, крышка) | Ковкий чугун КЧ 30-6 |
| Материал (Материл уплотнительных поверхностей) | резина(15кч892р), фторопласт - 4 (15кч892п) |
| Наработка на отказ, циклов, не менее | 8000 |

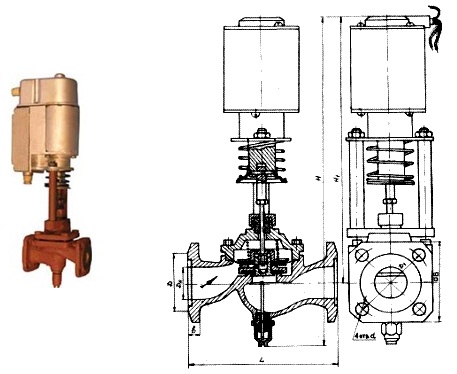

| DN | 25, 50, 65 |
| L | 160, 230, 290 |
| B | 90, 125, 140 |
| Н | 480, 545, 600 |
| H1 | 390, 395, 440 |
| D | 68, 102, 122 |
| D1 | 85, 125, 145 |
| b | 14, 18, 20 |
| a | 14, 16, 18 |
| Масса, кг | 15.5, 20.0, 31.0 |
