Наименование | 16кч3р; 16кч3п |
Рабочая среда | вода; вода,пар |
Температура рабочей среды, °С | до +50; до +225 |
Температура окружающей среды, °С | от +1 до +50; от -30 до +50 |
Установочное положение | горизонтальное, крышкой вверх |
Присоединение к трубопроводу | фланцевое |
Условный проход ДN, мм | 25, 32, 40, 50 |
Давление рабочее, PN, МПа | 1.6 |
Герметичность затвора | Пропуск воды 1 см3/мин |
Материал (Корпус, крышка) | КЧ 30-6 |
Материал (Материл уплотнительных поверхностей) | 16кч3р – резина; 16кч3п – фторопласт или БР-3 |
Наработка на отказ, циклов, не менее | 1800 |

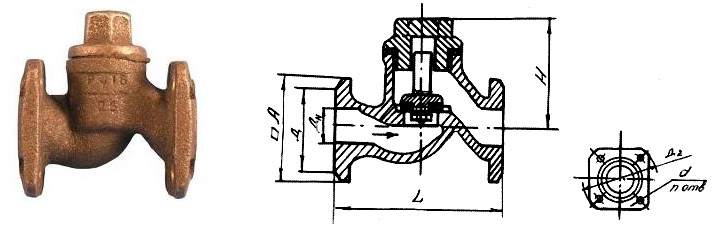

DN | 25, 32, 40, 50 |
L | 120, 140, 170, 200 |
Н | 65, 75, 90, 100 |
А | 90, 105, 110, 125 |
Д1 | 68, 78, 88, 102 |
Д2 | 115, 135, 145, 160 |
a | 14, 18 |
N отв. | 4 |
Масса, кг | 2.0, 4.0, 5.2, 6.6 |
