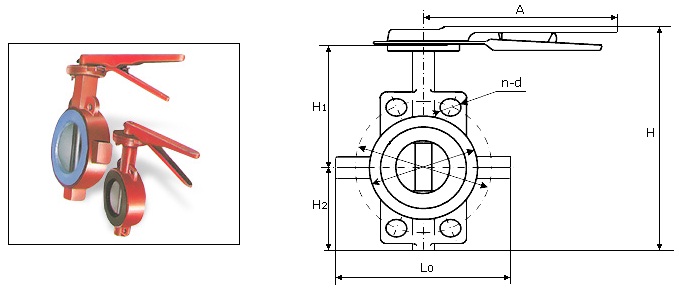

Тип | DN | P | Габаритно-присоединительные размеры, мм | ||||||||
D1 | D2 | L | H1 | H2 | H | A | n - d | L0 | |||
ЗПХ 50/16.1 | 50 | 1,0 | 125 | 100 | 43 | 130 | 65 | 240 | 267 | 4-18 | 112 |
ЗПХ 65/16.1 | 65 | 145 | 120 | 45 | 140 | 88 | 273 | 267 | 4-18 | 132 | |
ЗПХ 80/16.1 | 80 | 160 | 127 | 45 | 150 | 90 | 285 | 267 | 4-18 | 150 | |
ЗПХ 100/16.1 | 100 | 180 | 156 | 53 | 170 | 110 | 325 | 267 | 4-18 | 204 | |
ЗПХ 125/16.1 | 125 | 210 | 190 | 53 | 185 | 115 | 345 | 267 | 4-18 | 222 | |
ЗПХ 150/16.1 | 150 | 240 | 212 | 57 | 200 | 135 | 380 | 267 | 4-23 | 248 |
