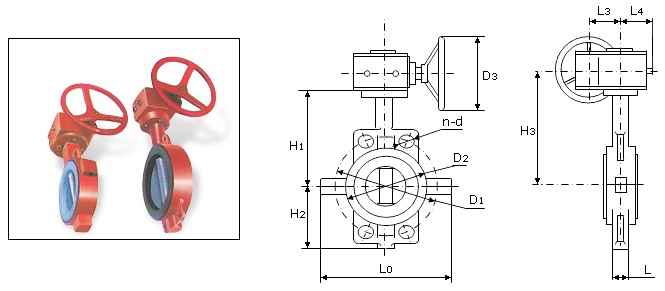

DN, | D1 | Габаритно-присоединительные размеры, мм | |||||||||||||
1,0 | 1,6 | D2 | L | H1 | H2 | H3 | L1 | L2 | L3 | L4 | D3 | n - d | L0 | ||
1,0 | 1,6 | ||||||||||||||
50 | 125 | 100 | 43 | 130 | 65 | 170 | 184 | 134 | 40 | 60 | 215 | 4-18 | 112 | ||
65 | 145 | 121 | 45 | 140 | 88 | 180 | 184 | 134 | 40 | 60 | 215 | 4-18 | 132 | ||
80 | 160 | 127 | 45 | 150 | 90 | 190 | 184 | 134 | 40 | 60 | 215 | 4-18 | 150 | ||
100 | 180 | 156 | 53 | 170 | 110 | 210 | 184 | 134 | 40 | 60 | 215 | 4-18 | 204 | ||
125 | 210 | 190 | 53 | 185 | 115 | 225 | 184 | 134 | 40 | 60 | 215 | 4-18 | 222 | ||
150 | 240 | 212 | 57 | 200 | 135 | 240 | 184 | 134 | 40 | 60 | 215 | 4-23 | 248 | ||
200 | 295 | 268 | 63 | 255 | 175 | 303 | 189 | 140 | 55 | 75 | 215 | 4-23 | 300 | ||
250 | 350 | 355 | 325 | 70 | 265 | 203 | 303 | 189 | 140 | 55 | 75 | 215 | 4-25 | 4-27 | 360 |
300 | 400 | 410 | 403 | 75 | 318 | 234 | 377 | 268 | 182 | 80 | 86 | 315 | 4-25 | 4-27 | 414 |
350 | 460 | 470 | 436 | 75 | 356 | 278 | 415 | 268 | 182 | 80 | 86 | 315 | 4-25 | 4-27 | 500 |
400 | 515 | 525 | 488 | 80 | 400 | 285 | 540 | 394 | 120 | 121 | 178 | 315 | 4-28 | 4-30 | 522 |
450 | 565 | 585 | 536 | 110 | 418 | 322 | 558 | 394 | 120 | 121 | 178 | 315 | 4-28 | 4-30 | |
500 | 620 | 650 | 589 | 130 | 450 | 350 | 590 | 448 | 150 | 142 | 197 | 415 | 4-28 | 4-33 | |
600 | 725 | 770 | 693 | 130 | 562 | 410 | 702 | 448 | 150 | 142 | 197 | 415 | 4-30 | 4-36 |
