  3. Клапан обратный

Клапан обратный

ПОИСК

Клапан обратный Клапан обратный



- Применяется для оперативного перекрытия  магистрали и удержания давления при изменении направления потока рабочей среды.
- Диапазон рабочих температур - от -45 до +100 °С.
- Рабочая среда - промывочная жидкость, пластовая вода, газ, газоконденсат, нефть или их смеси.
- Класс герметичности  - А по ГОСТ 9544-93.
- Место установки клапана - в составе бурильной колонны на устье скважины.
- Климатическое исполнение - К1 по ГОСТ 15150-69.

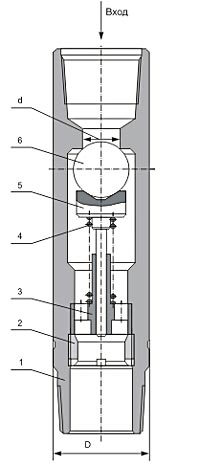

1 - корпус
2 - гайка
3 - втулка
4 - пружина
5 - шток
6 - шар

Конструктивные особенности:

- корпус изготовлен из поковки;
- шар имеет высокую степень чистоты обработки поверхности;
- уплотнительный элемент седла изготовлен из композитного материала, имеющего высокий предел прочности, твердости по Шарпи, и содержит в своей основе графитный наполнитель.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условное
обозначение

Рабочее
давление,
МПа

Условный
диаметр
трубы, мм

Диаметры, мм

Присоединительные
резьбы

Грузоподъемность, т

наружный, D

проходного
сечения, d

КО 48.035

35

48

56

24

НК48, ГОСТ 633-80

26

КО 60.035

35

60

73

33

НК60, ГОСТ 633-80

46

КО 73.035

35

73

89

39

НК73, ГОСТ 633-80

89

КО 89.035

35

89

109

52

НК89, ГОСТ 633-80

100

КО 102.035

35

102

121

60

НК102, ГОСТ 633-80

127

КО 114.035

35

114

133

68

НК114, ГОСТ 633-80

177

КО 48.070

70

48

56

22

НК48, ГОСТ 633-80

42

КО 60.070

70

60

73

30

НК60, ГОСТ 633-80

66

КО 73.070

70

73

89

35

НК73, ГОСТ 633-80

89

КО 89.070

70

89

109

48

НК89, ГОСТ 633-80

126

КО 102.070

70

102

121

55

НК102, ГОСТ 633-80

146

КО 114.070

70

114

133

63

НК114, ГОСТ 633-80

177
