  3. Кран устьевой

Кран устьевой

ПОИСК

Кран устьевой Кран устьевой


- Предназначен для оперативного перекрытия трубного канала бурильной колонны с целью исключения возможности возникновения открытого фонтанирования потока рабочей среды из скважины.
- Диапазон рабочих температур - от -60 до +100 °С.
- Рабочая среда - буровой раствор, пластовая вода, газ, газоконденсат, нефть или их смеси.
- Класс герметичности по ГОСТ 9544-93 - А.

Конструктивные особенности:

- корпус изготовлен из поковки;
- шар имеет высокую степень чистоты обработки поверхности;
- уплотнительный элемент седла изготавливается из композитного материала, имеющего высокий предел прочности, твердости по Шарпи, и содержит в своей основе графитный наполнитель.

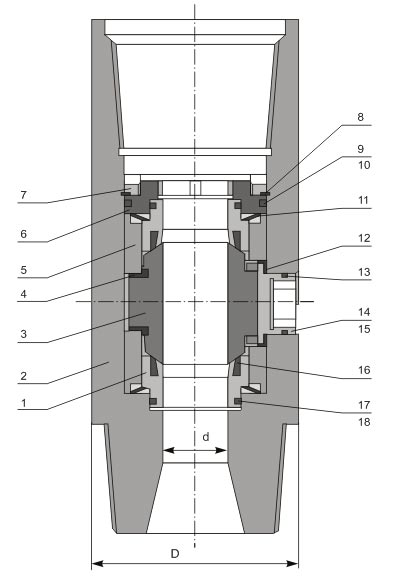

1 - седло
2 - корпус
3 - затвор шаровый
4, 6, 12 - втулка
5 - опора
7 - гайка
8 - кольцо разрезное
9, 17 - кольцо  защитное
10, 15, 18 - кольцо
11 - пружина
13, 16 - манжета
14 - шпиндель

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условное
обозначение

Рабочее
давление,
МПа

Условный
диаметр
трубы, мм

Диаметры, мм

Присоединительные резьбы

Климат.
исполнение

Грузоподъемн., т

наружный, D

проходного
сечения, d

КУ 102.070

70

102

121

50

НК102, ГОСТ 633-80

К1

146

КУ 114.070

70

114

132

50

НК114, ГОСТ 633-80

К1

177

КУ 89.070

70

89

107

36

НК89, ГОСТ 633-80

К1

126

КУ 73.070

70

73

89

36

НК73, ГОСТ 633-80

К1

89

КУ 60.070

70

60

73

25

НК60, ГОСТ 633-80

К1

66

КУ 48.070

70

48

56

20

НК48, ГОСТ 633-80

К1

42

КУ 120.070

70

120

120

42

З-102, ГОСТ 5286-75

К1, К2

180

КУ 120.070

70

120

120

42

З-102LH, ГОСТ 5286-75

К1, К2

180

КУ 108.070

70

108

108

32

З-86, ГОСТ 5286-75

К1, К2

120

КУ 108.070

70

108

108

32

З-86LH, ГОСТ 5286-75

К1, К2

120

КУ 178.070

70

178

178

70

З-147, ГОСТ 5286-75

К1, К2

300

КУ 178.070

70

178

178

70

З-147LH, ГОСТ 5286-75

К1, К2

300

КУ 197.070

70

197

197

70

З-152, ГОСТ 5286-75

К1, К2

450

КУ 197.070

70

197

197

70

З-152LH, ГОСТ 5286-75

К1, К2

450

КУ 155.035

35

155

155

70

З-133, ГОСТ 5286-75

К1, К2, К3

240

КУ 102.035

35

102

121

50

НК102, ГОСТ 633-80

К1

146

КУ 114.035

35

114

132

50

НК114, ГОСТ 633-80

К1

177

КУ 89.035

35

89

107

36

НК89, ГОСТ 633-80

К1

126

КУ 73.035

35

73

89

36

НК73, ГОСТ 633-80

К1

89

КУ 60.035

35

60

73

25

НК60, ГОСТ 633-80

К1

66
