Номинальные арзмеры фланца, дюйм-psi | Размеры обвязываемых колонн, мм | Наименьший проходной диаметр (d), мм | Размеры, мм | ||||||
стволового | бокового | ||||||||

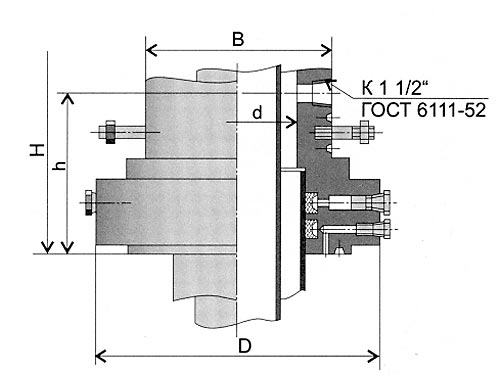

нижнего | верхнего | уплотение | подвешиание | D | B | H | h | ||
13 5/8 - 2000 | 11 - 5000 | 2 1/16 - 3000 | 244,5 | 139,7; 168,3; 177,8 | 229 | 560 | 350 | 675 | 357 |
13 5/8 - 3000 | 11 - 5000 | 2 1/16 - 3000 | 244,5 | 139,7; 168,3; 177,8 | 229 | 610 | 372 | 675 | 357 |
13 5/8 - 3000 | 11 - 5000 | 2 1/16 - 5000 | 219,1 | 139,7; 168,3; 177,8 | 206 | 610 | 372 | 675 | 357 |
13 5/8 - 3000 | 11 - 5000 | 2 1/16 - 5000 | 244,5 | 139,7; 168,3; 177,8 | 229 | 610 | 372 | 675 | 357 |
13 5/8 - 3000 | 11 - 500 | 2 1/16 - 5000 | 244,5 | 139,7; 168,3; 177,8 | 229 | 610 | 372 | 675 | 318 |
13 5/8 - 5000 | 9 - 10000 | 2 1/16 - 10000 | 219,1 | 139,7; 168,3; 177,8 | 206 | 675 | 390 | 675 | 345 |
13 5/8 - 5000 | 9 - 10000 | 2 1/16 - 10000 | 244,5 | 139,7; 168,3; 177,8 | 229 | 675 | 410 | 675 | 321 |
13 5/8 - 5000 | 11 - 10000 | 2 1/16 - 10000 | 219,1 | 139,7; 168,3; 177,8 | 206 | 675 | 410 | 675 | 321 |
13 5/8 - 5000 | 11 - 15000 | 2 1/16 - 10000 | 244,5 | 139,7; 168,3; 177,8 | 229 | 675 | 408 | 675 | 345 |
13 5/8 - 10000 | 11 - 10000 | 2 1/16 - 10000 | 244,5 | 139,7; 168,3; 177,8 | 229 | 770 | 510 | 760 | 380 |
13 5/8 - 15000 | 11 - 15000 | 2 1/16 - 15000 | 244,5 | 139,7; 168,3; 177,8 | 229 | 885 | 522 | 900 | 440 |
16 3/4 - 3000 | 13 5/8 - 5000 | 2 1/16 - 5000 | 298,5 | 219,1 | 282 | 705 | 460 | 675 | 330 |
16 3/4 - 3000 | 13 5/8 - 5000 | 2 1/16 - 5000 | 323,9 | 244,5 | 229 | 705 | 460 | 675 | 345 |
16 3/4 - 3000 | 13 5/8 - 5000 | 2 1/16 - 5000 | 323,9 | 244,5 | 308 | 425 | 510 | 675 | 330 |
21 3/4 - 5000 | 16 3/4 - 10000 | 2 1/16 - 10000 | 339,7 | 273,1 | 273 | 990 | 560 | 820 | 420 |
