  3. Подвески НКТ

Подвески НКТ

ПОИСК

Подвески НКТ Подвески НКТ



Подвески НКТ (резьбовой трубодержатель трубной головки) предназначены для подвеши­вания и уплотнения насосно-компрессорных труб в корпусах трубных головок, имеют резьбу для установки BPV (клапан устьевой) и изготавливаются двух типов:

I тип - кольцевое резиновое уплотнение активизируется весом НКТ и с помощью стопорных винтов, если вес колонны недостаточен;
II тип - кольцевое резиновое уплотнение активизируется стопорными винтами.

Подвески НКТ с резиновым уплотнением применяются для удержания давления до 70 МПа (700 кг/см2) при температуре окружающей среды от -60 до +82 °С и рабочей среды до + 125 °С с со­держанием примесей С02 и H2S до 25 % по объему каждого.

Для давлений более 70 МПа рабочей среды с содержанием примесей С02 и H2S до 25% по объ­ему каждого используются специальные подвески НКТ с уплотнением «металл-металл».

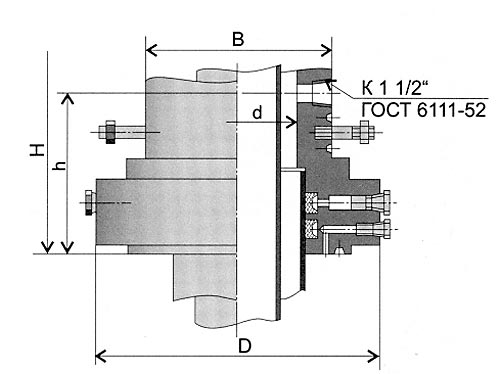

Основные размеры подвесок НКТ

Резьба по ГОСТ 633-80

Резьба левая, дюйм

Резьба,дюйм

Резьба, дюйм

Диаметр (d), мм

А

Б

В

Г

Д

НК-60

НК-60

2

1/4

1/4

49

НКМ-60

НКМ-60

НК-73

НК-73

2 1/2

1/4

1/4

60,5

НКМ-73

НКМ-73

НК-89

НК-89

3

1/8

1/8

75

НКМ-89

НКМ-89

НКМ-114

НКМ-114

4

1/8

1/8

96
