Запорная арматура: клапаны запорные типов КЗ104, КЗ 105
Клапаны запорные Dу 10-65 мм серий КЗ 104, КЗ 105 предназначены для включения или отключения потока во вспомогательных трубопроводах воды и пара тепловых электростанций с высокими параметрами. Перекрытие потока рабочей среды происходит путем возвратно-поступательного перемещения запорного органа вдоль оси потока, перпендикулярно к плоскости седла. Клапаны запорные могут применяться только для включения или отключения трубопроводов. Использование в качестве регулирующих устройств не допускается. Клапаны выпускаются в двух вариантах: с ручным приводом (маховик или рукоятка), и со встроенными электроприводами ЭП производства ОАО «БЭМЗ» г. Бердск. По желанию заказчика возможно применение другого электропривода.
Основные преимущества:
Высокая надежность.
Герметичность по классу В по ГОСТ 9544-93.
Высокая ремонтопригодность клапанов, позволяет проводить их техническое обслуживание без вырезки из трубопровода.
Сменное седло достаточно легко заменить в условиях электростанции.
Клапаны серий КЗ 104, КЗ 105 успешно эксплуатируются на следующих объектах:
ТЭЦ-22 (ОАО «Мосэнерго»); ТЭЦ-5, ТЭЦ-9 и ТЭЦ-10 (ОАО «Иркутскэнерго»); Челябинская ТЭЦ-3; Псковская ГРЭС; Конаковская ГРЭС; Невинномысская ГРЭС и др.
Пример обозначения: КЗ 104.50.00-Э
КЗ – клапан запорный
104 – для воды
50 – условный проход, мм
Э – электропривод
Технические характеристики клапанов КЗ 104, КЗ 105.
| Обозначение | Условный проход Dу, мм | Рабочая среда | Параметры рабочей среды | Марка стали корпуса | Размеры, мм | Число оборотов шпинделя для осуществления полного хода | Время полного открытия (закрытия), с | Крутящий момент, Нм | Тип электропривода | Мощность электропривода, кВт | Масса без э/п, кг | Масса с э/п, кг |
| ||||||||||||||
| H | h | A | L | d* | D* |
| |||||||||||||||||||||
| Давление, МПа | Температура, ºС |
| |||||||||||||||||||||||||
|
| |||||||||||||||||||||||||||
| КЗ 104.10.00-Р | 10 | Вода | 37,3 | 280 | У | 129 | - | 28 | 110 | 10 | 25 | 4 | - | - | - | - | 2 | - |
| ||||||||
| КЗ 105.10.00-Р | 10 | Пар | 25,0 | 545 | ХМФ | 124 | - | 28 | 110 | 10 | 25 | 4 | - | - | - | - | 2 | - |
| ||||||||
| КЗ 104.20.00-Р | 20 | Вода | 37,3 | 280 | У | 260 | - | 46 | 160 | 18 | 32 | 5 | - | - | - | - | 6 | - |
| ||||||||
| КЗ 104.20.00-Э | 20 | Вода | 37,3 | 280 | У | 535 | 268 | 46 | 160 | 18 | 32 | 5 | 13 | 100 | ЭП-З-100 | 0,33 | 11 | 26 |
| ||||||||
| КЗ 105.20.00-Р | 20 | Пар | 25,0 | 545 | ХМФ | 260 | - | 46 | 160 | 18 | 32 | 5 | - | - | - | - | 6 | - |
| ||||||||
| КЗ 105.20.00-Э | 20 | Пар | 25,0 | 545 | ХМФ | 535 | 268 | 46 | 160 | 18 | 32 | 5 | 13 | 100 | ЭП-З-100 | 0,33 | 11 | 26 |
| ||||||||
| КЗ 105.32.00-Р | 32 | Пар | 25,0 | 545 | ХМФ | 481 | - | 85 | 220 | 31 | 60 | 5 | - | - | - | - | 42 | - |
| ||||||||
| КЗ 105.32.00-Э | 32 | Пар | 25,0 | 545 | ХМФ | 861 | 510 | 85 | 220 | 31 | 60 | 5 | 12 | 300 | ЭП-З-300 | 0,75 | 39 | 77 |
| ||||||||
| КЗ 104.40.00-Р | 40 | Вода | 37,3 | 280 | У | 481 | - | 85 | 220 | 39 | 60 | 6 | - | - | - | - | 41 | - |
| ||||||||
| КЗ 104.40.00-Э | 40 | Вода | 37,3 | 280 | У | 963 | 612 | 85 | 220 | 39 | 60 | 6 | 14 | 300 | ЭП-З-300 | 0,75 | 38 | 76 |
| ||||||||
| КЗ 104.50.00-Р | 50 | Вода | 23,5 | 250 | У | 481 | - | 85 | 220 | 49 | 57 | 6 | - | - | - | - | 40 | - |
| ||||||||
| КЗ 104.50.00-Э | 50 | Вода | 23,5 | 250 | У | 963 | 612 | 85 | 220 | 49 | 57 | 6 | 14 | 300 | ЭП-З-300 | 0,75 | 38 | 76 |
| ||||||||
| КЗ 105.50.00-Р | 50 | Пар | 13,7 | 560 | ХМФ | 491 | - | 95 | 250 | 50 | 76 | 6 | - | - | - | - | 45 | - |
| ||||||||
| КЗ 105.50.00-Э | 50 | Пар | 13,7 | 560 | ХМФ | 973 | 622 | 95 | 250 | 50 | 76 | 6 | 14 | 300 | ЭП-З-300 | 0,75 | 42 | 80 |
| ||||||||
| КЗ 104.65.00-Р | 65 | Вода | 23,5 | 250 | У | 491 | - | 95 | 250 | 58 | 76 | 6 | - | - | - | - | 45 | - |
| ||||||||
| КЗ 104.65.00-Э | 65 | Вода | 23,5 | 250 | У | 973 | 622 | 95 | 250 | 58 | 76 | 6 | 14 | 300 | ЭП-З-300 | 0,75 | 42 | 80 |
| ||||||||
| КЗ 105.65.00-Р | 65 | Пар | 9,8 | 540 | ХМФ | 491 | - | 95 | 250 | 62 | 76 | 6 | - | - | - | - | 45 | - |
| ||||||||
| КЗ 105.65.00-Э | 65 | Пар | 9,8 | 540 | ХМФ | 973 | 622 | 95 | 250 | 62 | 76 | 6 | 14 | 300 | ЭП-З-300 | 0,75 | 42 | 80 |
| ||||||||
В таблице приведен пример. Расточка патрубков выполняется под размер трубопровода, указанный заказчиком
Клапаны возможно применить на другие параметры рабочей среды согласно ГОСТ 356-80
Материал корпуса: У - углеродистая сталь; ХМФ - хромолибденованадиевая сталь

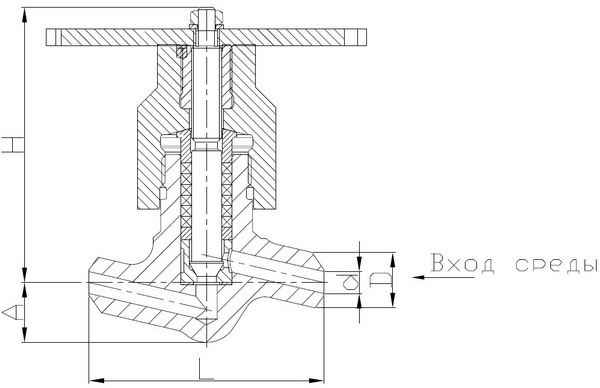

Клапан запорный серии КЗ 104 (105) с рукояткой, Ду 10 мм

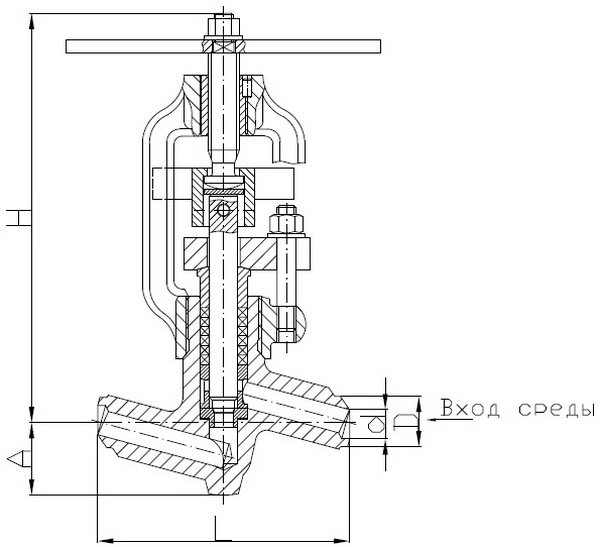

Клапан запорный серии КЗ 104 (105) с рукояткой, Ду 20 мм

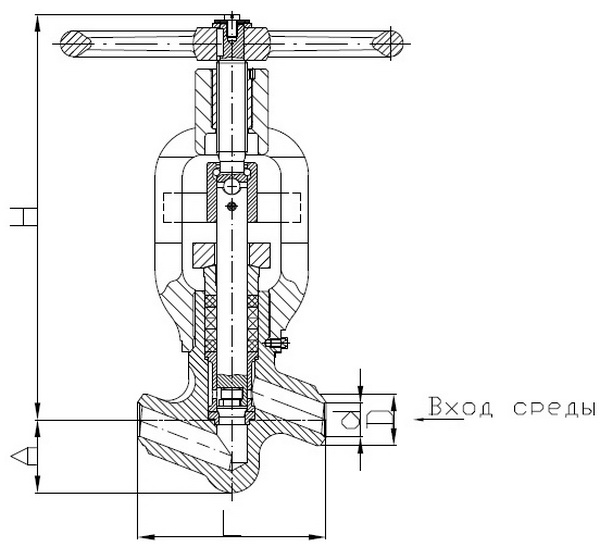

Клапан запорный серии КЗ 104 (105) с маховиком, Ду 32-65 мм

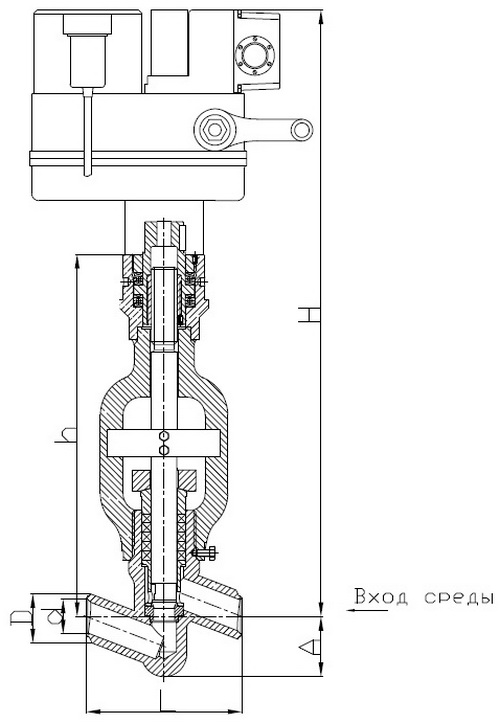

Клапан запорный серии КЗ 104 (105) с электроприводом ЭП-З-100,
Ду 20 мм

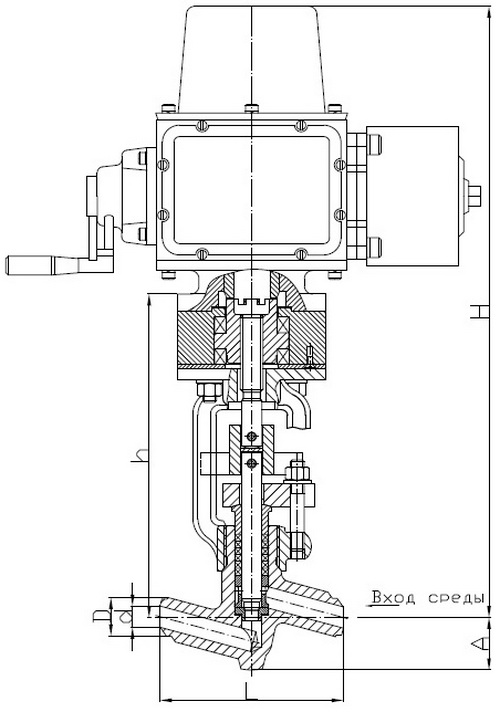

Клапан запорный серии КЗ 104 (105) с электроприводом ЭП-З-300,
Ду 32-65 мм
