Задвижки запорные серии КЗ 116.
Задвижки запорные Dу 100-250 мм серии КЗ 116 предназначены для герметичного перекрытия (открытия) трубопроводов воды и пара с высокими параметрами основных технологических систем станций. Этот тип запорной арматуры характеризуется поступательным перемещением затвора в направлении, перпендикулярном движению потока рабочей среды. Задвижки могут применяться только для включения или отключения трубопроводов. Использование в качестве регулирующих устройств не допускается. Корпус используется штампованный либо штампосварной производства ОАО «Уральская Кузница» г. Чебаркуль. Задвижки выпускаются со встроенными электроприводами:
ПЭМ производства ОАО «АБС ЗЭиМ Автоматизация» г. Чебоксары, ЭП, ГИЮМ производства ОАО «БЭМЗ» г. Бердск, Томприн производства ООО НПО «Сибирский машиностроитель» г. Томск.
По желанию заказчика возможно применение другого электропривода.
Основные преимущества:
Количество деталей сведено к минимуму.
Герметичность по классу В по ГОСТ 9544-93.
Герметичность обеспечивается на весь межремонтный период.
Высокая ремонтопригодность задвижки за счет применения съемных седел.
Ремонт без демонтажа из трубопровода.
Задвижки серии КЗ 116 успешно эксплуатируются на следующих объектах:
Киришская ГРЭС; Гусиноозерская ГРЭС; Молдавская ГРЭС; Среднеуральская ГРЭС; Челябинская ТЭЦ-3; Верхнетагильская ГРЭС; Иркутская ТЭЦ-11; Черепетская ГРЭС; Автозаводская ТЭЦ; Печорская ГРЭС и др.
Пример обозначения: КЗ 116.1.250.00-Э
КЗ 116 - задвижка запорная
1 - пар
250 – условный проход, мм
Э – электропривод
Технические характеристики задвижек КЗ 116.
Обозначение | Условный проход Dу, мм | Рабочая среда | Параметры рабочей среды | Материал корпуса | Размеры, мм | Крутящий момент, Нм | Время полного открытия (закрытия), с | Тип электропривода | Мощность электропривода, кВт | Масса без э/п, кг | Масса с э/п, кг | |||||||
H | h | A | L | d* | D* | |||||||||||||
Давление, МПа | Температура, ºС | |||||||||||||||||
КЗ 116.100.00-Э | 100 | Вода | 23,5 | 250 | У | 895 | 632 | 120 | 400 | 111 | 133 | 300 | 43 | ЭП-З-300 | 0,75 | 155 | 193 | |
100 | Вода | 23,5 | 250 | У | 1329 | 632 | 120 | 400 | 111 | 133 | 300 | 41 | ПЭМ-Б6М | 0,55 | 155 | 200 | ||
КЗ 116.1.100.00-Э | 100 | Пар | 13,7 | 560 | ХМФ | 895 | 632 | 120 | 400 | 111 | 133 | 300 | 43 | ЭП-З-300 | 0,75 | 160 | 198 | |
100 | Пар | 13,7 | 560 | ХМФ | 1329 | 632 | 120 | 400 | 111 | 133 | 300 | 41 | ПЭМ-Б6М | 0,55 | 160 | 205 | ||
КЗ 116.2.100.00-Э | 100 | Вода | 37,3 | 280 | У | 1266 | 833 | 170 | 550 | 101 | 172 | 630 | 43 | ЭП-З-630 | 1,85 | 200 | 275 | |
100 | Вода | 37,3 | 280 | У | 1453 | 833 | 170 | 550 | 101 | 172 | 1000 | 43 | ПЭМ-В34М | 2,2 | 200 | 283 | ||
КЗ 116.3.100.00-Э | 100 | Пар | 25,0 | 545 | ХМФ | 1266 | 833 | 170 | 550 | 101 | 172 | 630 | 43 | ЭП-З-630 | 1,85 | 200 | 275 | |
100 | Пар | 25,0 | 545 | ХМФ | 1453 | 833 | 170 | 550 | 101 | 172 | 1000 | 43 | ПЭМ-В34М | 2,2 | 200 | 283 | ||
КЗ 116.150.00-Э | 150 | Вода | 23,5 | 250 | У | 1342 | 909 | 231 | 650 | 161 | 194 | 630 | 55 | ЭП-З-630 | 1,85 | 756 | 831 | |
150 | Вода | 23,5 | 250 | У | 1529 | 909 | 231 | 650 | 161 | 194 | 1000 | 55 | ПЭМ-В34М | 2,2 | 756 | 839 | ||
КЗ 116.1.150.00-Э | 150 | Пар | 13,7 | 560 | ХМФ | 1342 | 909 | 231 | 650 | 161 | 194 | 630 | 55 | ЭП-З-630 | 1,85 | 756 | 831 | |
150 | Пар | 13,7 | 560 | ХМФ | 1529 | 909 | 231 | 650 | 161 | 194 | 1000 | 55 | ПЭМ-В34М | 2,2 | 756 | 839 | ||
КЗ 116.2.150.00-Э | 150 | Вода | 37,3 | 280 | У | 1420 | 909 | 231 | 650 | 163 | 219 | 1000 | 55 | ЭП-З-1000 | 2,5 | 800 | 880 | |
КЗ 116.3.150.00-Э | 150 | Пар | 25,0 | 545 | ХМФ | 1420 | 909 | 231 | 650 | 163 | 219 | 1000 | 55 | ЭП-З-1000 | 2,5 | 800 | 880 | |
КЗ 116.175.00-Э | 175 | Вода | 23,5 | 250 | У | 1342 | 909 | 231 | 650 | 156 | 219 | 630 | 55 | ЭП-З-630 | 1,85 | 759 | 834 | |
175 | Вода | 23,5 | 250 | У | 1529 | 909 | 231 | 650 | 156 | 219 | 1000 | 55 | ПЭМ-В34М | 2,2 | 759 | 842 | ||
КЗ 116.1.175.00-Э | 175 | Пар | 13,7 | 560 | ХМФ | 1342 | 909 | 231 | 650 | 156 | 219 | 630 | 55 | ЭП-З-630 | 1,85 | 759 | 834 | |
175 | Пар | 13,7 | 560 | ХМФ | 1529 | 909 | 231 | 650 | 156 | 219 | 1000 | 55 | ПЭМ-В34М | 2,2 | 759 | 842 | ||
КЗ 116.2.175.00-Э | 175 | Вода | 37,3 | 280 | У | 1420 | 909 | 231 | 650 | 156 | 219 | 1000 | 55 | ЭП-З-1000 | 2,5 | 800 | 880 | |
КЗ 116.3.175.00-Э | 175 | Пар | 25,0 | 545 | ХМФ | 1420 | 909 | 231 | 650 | 156 | 219 | 1000 | 55 | ЭП-З-1000 | 2,5 | 800 | 880 | |
КЗ 116.200.00-Э | 200 | Вода | 23,5 | 250 | У | 1627 | 1033 | 250 | 706 | 211 | 273 | 2500 | 75 | ГИЮМ.303344.001-06 | 3,2 | 900 | 995 | |
КЗ 116.1.200.00-Э | 200 | Пар | 13,7 | 560 | ХМФ | 1627 | 1033 | 250 | 706 | 211 | 273 | 2500 | 75 | ГИЮМ.303344.001-06 | 3,2 | 900 | 995 | |
КЗ 116.2.200.00-Э | 200 | Вода | 37,3 | 280 | У | 1609 | 1015 | 210 | 750 | 201 | 273 | 2500 | 75 | ГИЮМ.303344.001-06 | 3,2 | 950 | 1045 | |
КЗ 116.3.200.00-Э | 200 | Пар | 25,0 | 545 | ХМФ | 1609 | 1015 | 210 | 750 | 201 | 273 | 2500 | 75 | ГИЮМ.303344.001-06 | 3,2 | 950 | 1045 | |
КЗ 116.225.00-Э | 225 | Вода | 23,5 | 250 | У | 1880 | 1286 | 250 | 706 | 222 | 273 | 2500 | 81 | ГИЮМ.303344.001-06 | 3,2 | 990 | 1085 | |
КЗ 116.1.225.00-Э | 225 | Пар | 13,7 | 560 | ХМФ | 1880 | 1286 | 250 | 706 | 222 | 273 | 2500 | 81 | ГИЮМ.303344.001-06 | 3,2 | 990 | 1085 | |
КЗ 116.2.225.00-Э | 225 | Вода | 37,3 | 280 | У | 1609 | 1015 | 210 | 750 | 222 | 273 | 2500 | 81 | ГИЮМ.303344.001-06 | 3,2 | 1050 | 1145 | |
КЗ 116.3.225.00-Э | 225 | Пар | 25,0 | 545 | ХМФ | 1609 | 1015 | 210 | 750 | 222 | 273 | 2500 | 81 | ГИЮМ.303344.001-06 | 3,2 | 1050 | 1145 | |
КЗ 116.250.00-Э | 250 | Вода | 23,5 | 250 | У | 1883 | 1289 | 248 | 710 | 261 | 325 | 2500 | 75 | ГИЮМ.303344.001-06 | 3,2 | 1030 | 1125 | |
КЗ 116.1.250.00-Э | 250 | Пар | 13,7 | 560 | ХМФ | 1883 | 1289 | 248 | 710 | 235 | 325 | 2500 | 75 | ГИЮМ.303344.001-06 | 3,2 | 1030 | 1125 | |
КЗ 116.2.250.00-Э | 250 | Вода | 37,3 | 280 | У | 1629 | 1289 | 248 | 710 | 261 | 325 | 4000 | 100 | Томприн Г.4000 | 4,0 | 1030 | 1122 | |
КЗ 116.3.250.00-Э | 250 | Пар | 25,0 | 545 | ХМФ | 1629 | 1289 | 248 | 710 | 235 | 325 | 4000 | 100 | Томприн Г.4000 | 4,0 | 1030 | 1122 |
В таблице приведен пример. Расточка патрубков выполняется под размер трубопровода, указанный заказчиком
Задвижки возможно применить на другие параметры рабочей среды согласно ГОСТ 356-80
Материал корпуса: У - углеродистая сталь; ХМФ - хромолибденованадиевая сталь

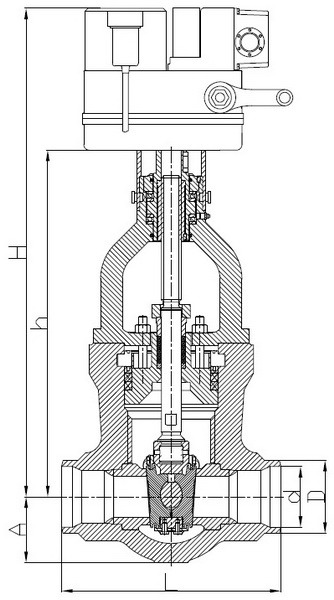

Задвижка серии КЗ 116 с электроприводом ЭП-З-300

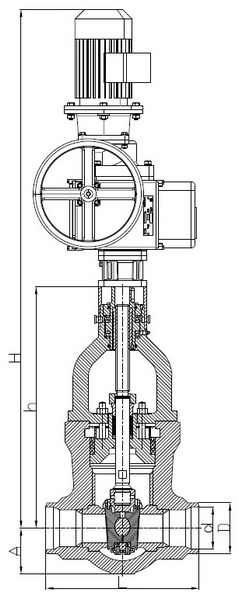

Задвижка серии КЗ 116 с электроприводом ПЭМ-Б6М

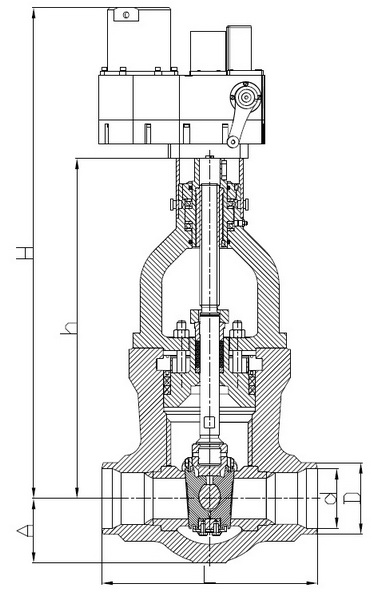

Задвижка серии КЗ 116 с электроприводом ЭП-З-630 (ЭП-З-1000)

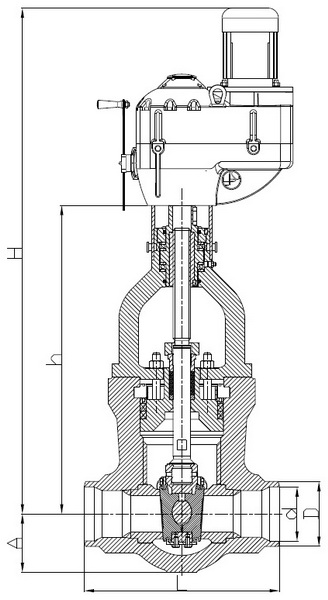

Задвижка серии КЗ 116 с электроприводом ПЭМ-В34М

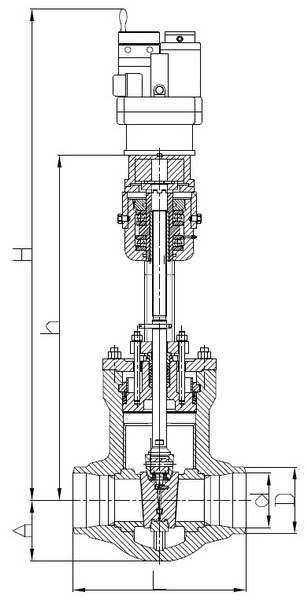

Задвижка серии КЗ 116 с электроприводом ГИЮМ.303344.001-06
