Регулирующая арматура
Клапаны регулирующие расход (давление) дискового типа серии РК 109.
Клапаны регулирующие Dу 80-500 мм (при комплектации переходами более 500 мм) серии РК 109 предназначены для регулирования потоков среды деаэраторов, калориферов, бойлеров, подпитки теплосети, уровня конденсата в ПВД и ПНД, расхода газа, воздуха, мазута и т.д. Так же клапаны серии РК 109 могут поставляться со встроенным узлом охлаждения и использоваться для дросселирования и охлаждения острого пара РОУ (БРОУ). При использовании клапанов в качестве регуляторов газа в ГРП при необходимости (определяется расчетом) они выпускаются с дроссельными решетками, вмонтированными в выходной патрубок. Клапаны выпускаются со встроенными электроприводами МЭОФ производства ОАО «АБС ЗЭиМ Автоматизация» г. Чебоксары. По желанию заказчика возможно применение другого электропривода.
Основные преимущества:
Стабильная расходная характеристика и возможность получения характеристики любого типа в условиях эксплуатации на объекте в связи с наличием съемного седла.
Повышенная герметичность (клапан уплотняется рабочей средой).
Клапаны применяемые в ГРП и на газопроводах котла позволяют снизить уровень шума до санитарных норм.
Возможность эксплуатации клапанов на горизонтальных и вертикальных трубопроводах.
Высокая надежность и ремонтопригодность.
Клапаны серии РК 109 успешно эксплуатируются на следующих объектах:
Псковская ГРЭС; Киришская ГРЭС; Черепетская ГРЭС; Череповецкая ГРЭС; Конаковская ГРЭС; ТЭЦ-21, ТЭЦ-22, ТЭЦ-23 (ОАО «Мосэнерго»); Рязанская ГРЭС; Южноуральская ГРЭС; Закамская ТЭЦ-5; ТЭЦ-6, ТЭЦ-10 (ОАО «Иркутскэнерго»); Челябинская ТЭЦ-3; Тобольская ТЭЦ; Тюменская ТЭЦ-1; Архангельская ТЭЦ и многие др.
Пример обозначения: РК 109.100.00-Э-20
РК – клапан регулирующий
109 – клапан регулирующий расход (давление)
100 – условный проход, мм
Э – электропривод
20 - площадь проходного сечения седла, см?
Технические характеристики клапанов РК 109
Обозначение | Условный проход Dу, мм | Параметры рабочей среды | Материал корпуса | Размеры, мм | Коэффициент пропускной способности, Kv, м3/ч | Площадь проходного сечения седла Fс, см2** | Рабочий ход золотника, град | Время полного открытия (закрытия), с | Крутящий момент, Нм | Тип электропривода | Мощность электропривода, кВт | Масса без э/п, кг | Масса с э/п, кг | |||||||
H | h | A | L | d* | D* | |||||||||||||||
Давление, МПа | Температура, ºС | |||||||||||||||||||
РК 109.80.00-Э-2 | 80 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 81 | 108 | 7 | 2 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.80.00-Э-5 | 80 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 81 | 108 | 16 | 5 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.80.00-Э-8 | 80 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 81 | 108 | 26 | 8 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.80.00-Э-10 | 80 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 81 | 108 | 33 | 10 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.80.00-Э-13 | 80 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 81 | 108 | 43 | 13 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.80.00-Э-16 | 80 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 81 | 108 | 52 | 16 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.80.00-Э-20 | 80 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 81 | 108 | 66 | 20 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.100.00-Э-2 | 100 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 92 | 108 | 7 | 2 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.100.00-Э-5 | 100 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 92 | 108 | 16 | 5 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.100.00-Э-8 | 100 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 92 | 108 | 26 | 8 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.100.00-Э-10 | 100 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 92 | 108 | 33 | 10 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.100.00-Э-13 | 100 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 92 | 108 | 43 | 13 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.100.00-Э-16 | 100 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 92 | 108 | 52 | 16 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.100.00-Э-20 | 100 | 2,5 | 300 | У | 646 | 331 | 124 | 285 | 92 | 108 | 66 | 20 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 59 | 87 | |
РК 109.1.100.00-Э-5 | 100 | 6,3 | 350 | У | 989 | 674 | 218 | 500 | 92 | 124 | 16 | 5 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 202 | 230 | |
РК 109.1.100.00-Э-10 | 100 | 6,3 | 350 | У | 989 | 674 | 218 | 500 | 92 | 124 | 33 | 10 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 202 | 230 | |
РК 109.1.100.00-Э-14 | 100 | 6,3 | 350 | У | 989 | 674 | 218 | 500 | 92 | 124 | 46 | 14 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 202 | 230 | |
РК 109.1.100.00-Э-15 | 100 | 6,3 | 350 | У | 989 | 674 | 218 | 500 | 92 | 124 | 49 | 15 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 202 | 230 | |
РК 109.150.00-Э-5 | 150 | 4,0 | 300 | У | 757 | 442 | 139 | 350 | 141 | 159 | 16 | 5 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 82 | 110 | |
РК 109.150.00-Э-10 | 150 | 4,0 | 300 | У | 757 | 442 | 139 | 350 | 141 | 159 | 33 | 10 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 82 | 110 | |
РК 109.150.00-Э-15 | 150 | 4,0 | 300 | У | 757 | 442 | 139 | 350 | 141 | 159 | 49 | 15 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 82 | 110 | |
РК 109.150.00-Э-20 | 150 | 4,0 | 300 | У | 757 | 442 | 139 | 350 | 141 | 159 | 66 | 20 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 82 | 110 | |
РК 109.150.00-Э-25 | 150 | 4,0 | 300 | У | 757 | 442 | 139 | 350 | 141 | 159 | 82 | 25 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 82 | 110 | |
РК 109.150.00-Э-31 | 150 | 4,0 | 300 | У | 757 | 442 | 139 | 350 | 141 | 159 | 102 | 31 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 82 | 110 | |
РК 109.150.00-Э-32 | 150 | 4,0 | 300 | У | 757 | 442 | 139 | 350 | 141 | 159 | 105 | 32 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 82 | 110 | |
РК 109.150.00-Э-35 | 150 | 4,0 | 300 | У | 757 | 442 | 139 | 350 | 141 | 159 | 115 | 35 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 82 | 110 | |
РК 109.150.00-Э-43 | 150 | 4,0 | 300 | У | 757 | 442 | 139 | 350 | 141 | 159 | 141 | 43 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 82 | 110 | |
РК 109.1.150.00-Э-5 | 150 | 6,3 | 350 | У | 990 | 675 | 218 | 500 | 127 | 159 | 16 | 5 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 202 | 230 | |
РК 109.1.150.00-Э-10 | 150 | 6,3 | 350 | У | 990 | 675 | 218 | 500 | 127 | 159 | 33 | 10 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 202 | 230 | |
РК 109.1.150.00-Э-15 | 150 | 6,3 | 350 | У | 990 | 675 | 218 | 500 | 127 | 159 | 49 | 15 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 202 | 230 | |
РК 109.1.150.00-Э-20 | 150 | 6,3 | 350 | У | 990 | 675 | 218 | 500 | 127 | 159 | 66 | 20 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 202 | 230 | |
РК 109.1.150.00-Э-33 | 150 | 6,3 | 350 | У | 990 | 675 | 218 | 500 | 127 | 159 | 108 | 33 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 202 | 230 | |
РК 109.1.150.00-Э-35 | 150 | 6,3 | 350 | У | 990 | 675 | 218 | 500 | 127 | 159 | 115 | 35 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 202 | 230 | |
РК 109.200.00-Э-25 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 82 | 25 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.200.00-Э-35 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 115 | 35 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.200.00-Э-40 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 131 | 40 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.200.00-Э-48 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 157 | 48 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.200.00-Э-56 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 183 | 56 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.200.00-Э-60 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 197 | 60 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.200.00-Э-65 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 213 | 65 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.200.00-Э-70 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 229 | 70 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.200.00-Э-75 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 246 | 75 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.200.00-Э-80 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 262 | 80 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.200.00-Э-85 | 200 | 2,5 | 300 | У | 829 | 514 | 186 | 380 | 203 | 219 | 278 | 85 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 122 | 150 | |
РК 109.250.00-Э-25 | 250 | 2,5 | 300 | У | 990 | 590 | 233 | 580 | 253 | 273 | 82 | 25 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 183 | 250 | |
РК 109.250.00-Э-55 | 250 | 2,5 | 300 | У | 990 | 590 | 233 | 580 | 253 | 273 | 180 | 55 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 183 | 250 | |
РК 109.250.00-Э-70 | 250 | 2,5 | 300 | У | 990 | 590 | 233 | 580 | 253 | 273 | 229 | 70 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 183 | 250 | |
РК 109.250.00-Э-80 | 250 | 2,5 | 300 | У | 990 | 590 | 233 | 580 | 253 | 273 | 262 | 80 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 183 | 250 | |
РК 109.250.00-Э-87 | 250 | 2,5 | 300 | У | 990 | 590 | 233 | 580 | 253 | 273 | 285 | 87 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 183 | 250 | |
РК 109.250.00-Э-90 | 250 | 2,5 | 300 | У | 990 | 590 | 233 | 580 | 253 | 273 | 295 | 90 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 183 | 250 | |
РК 109.250.00-Э-106 | 250 | 2,5 | 300 | У | 990 | 590 | 233 | 580 | 253 | 273 | 347 | 106 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 183 | 250 | |
РК 109.300.00-Э-50 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 164 | 50 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-80 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 262 | 80 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-90 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 295 | 90 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-110 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 360 | 110 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-120 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 393 | 120 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-132 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 432 | 132 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-135 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 442 | 135 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-140 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 459 | 140 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-150 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 491 | 150 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-160 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 524 | 160 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-165 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 541 | 165 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-182 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 596 | 182 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.300.00-Э-190 | 300 | 2,5 | 300 | У | 982 | 582 | 255 | 500 | 309 | 325 | 622 | 190 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 313 | 380 | |
РК 109.400.00-Э-132 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 432 | 132 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-150 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 491 | 150 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-170 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 557 | 170 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-173 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 567 | 173 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-184 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 603 | 184 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-200 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 655 | 200 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-212 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 695 | 212 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-254 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 832 | 254 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-285 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 934 | 285 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-293 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 960 | 293 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-300 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 983 | 300 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-310 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 1016 | 310 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-325 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 1065 | 325 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-350 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 1147 | 350 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.400.00-Э-360 | 400 | 2,5 | 300 | У | 1089 | 689 | 333 | 740 | 404 | 426 | 1179 | 360 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 583 | 650 | |
РК 109.500.00-Э-170 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 557 | 170 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-185 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 606 | 185 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-265 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 868 | 265 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-280 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 917 | 280 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-296 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 970 | 296 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-305 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 999 | 305 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-310 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 1016 | 310 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-330 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 1081 | 330 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-335 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 1097 | 335 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-377 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 1235 | 377 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-410 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 1343 | 410 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-420 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 1376 | 420 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-470 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 1540 | 470 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-670 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 2195 | 670 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-735 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 2408 | 735 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 | |
РК 109.500.00-Э-807 | 500 | 1,6 | 200 | У | 1173 | 773 | 355 | 980 | 514 | 530 | 2644 | 807 | 90 | 25 | 1000 | МЭОФ-1000/25 | 0,2 | 683 | 750 |
В таблице приведен пример. Расточка патрубков выполняется под размер трубопровода, указанный в техническом задании заказчика
Площадь проходного сечения седла рассчитывается по техническому заданию заказчика
Клапаны возможно применить на другие параметры рабочей среды согласно ГОСТ 356-80
Материал корпуса: У - углеродистая сталь; ХМФ - хромолибденованадиевая сталь

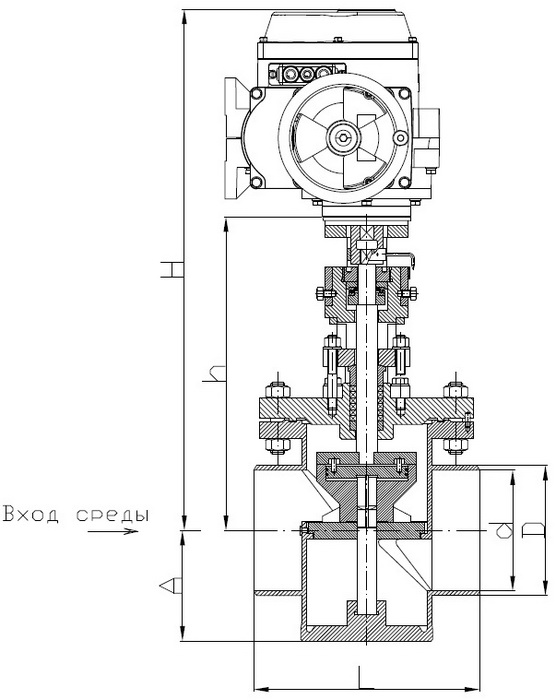

Клапан регулирующий серии РК 109 с электроприводом МЭОФ-250/25

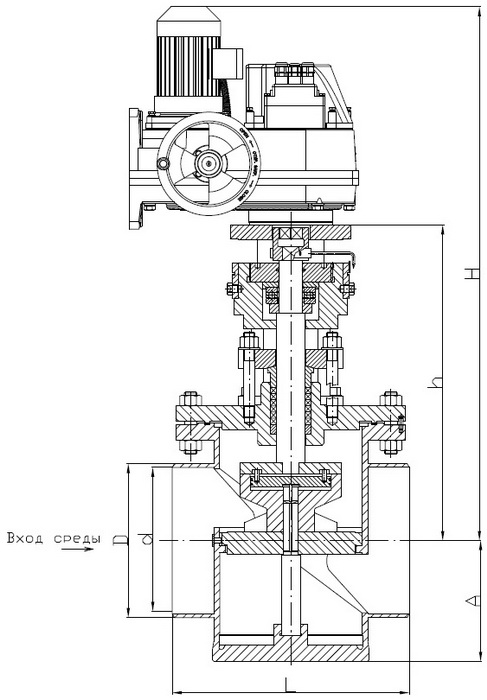

Клапан регулирующий серии РК 109 с электроприводом МЭОФ-1000/25
