Дисковые регулирующие затворы серии РК 110.
Затворы регулирующие Dу 300-800 мм серии РК 110 с тройным эксцентриком, с металлическим уплотнением в соединении «диск-корпус» применяются в качестве регулирующих устройств на трубопроводах, транспортирующих жидкие неагрессивные среды: воду, пар, воздух, газ.
Регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной к направлению потока рабочей среды. Затворы выпускаются со встроенными электроприводами ПЭМ производства ОАО «АБС ЗЭиМ Автоматизация» г. Чебоксары. По желанию заказчика возможно применение другого электропривода.
Основные преимущества:
Допускается размер твердых включений в рабочей среде до 2 мм, с содержанием до 1 г/л.
Затворы имеют ресурс не менее 3000 циклов «открыт – закрыт».
Высокая ремонтопригодность. Замена подшипниковых втулок и уплотнительных колец без демонтажа из трубопровода.
Срок эксплуатации не менее 10 лет без замены комплектующих.
Гарантийный срок эксплуатации затвора 5 лет, корпуса 25 лет.
Затворы регулирующие серии РК 110 успешно эксплуатируются на следующих объектах:
Приморская и Коломяжская котельные ГУП «ТЭК СПб»; Сургутская ГРЭС-2; Тюменская ТЭЦ-2; ТЭЦ-ПВС ОАО «Северсталь»; Псковская ГРЭС; Сегежский ЦБК; Иркутские тепловые сети; Сибирский химический комбинат; ЖКХ г. Тольятти; ГОК г. Караганда; Сильвинит г. Соликамск; ГЭС-1 г. Москва; Северная ТЭЦ-21 ОАО «ТГК-1»; Южноуральская ГРЭС; Тверская ТЭЦ-1; Сахарный завод г. Грозный; Калининградская ТЭЦ; Юго-Западная ТЭЦ г. Санкт-Петербург и др.
Пример обозначения: РК 110.300.00-Э
РК 110 – дисковый затвор
300 – условный проход, мм
Э – электропривод
Технические характеристики затворов РК 110.
| Обозначение | Условный проход Dу, мм | Рабочая среда | Параметры рабочей среды | Материал корпуса | Размеры, мм | Коэффициент пропускной способности, Kv, м3/ч | Площадь проходного сечения седла Fс, см2 | Крутящий момент, Нм | Тип электропривода | Мощность электропривода, кВт | Масса без э/п, кг | Масса с э/п, кг | ||||||
| H | A | L | В | D | ||||||||||||||
| Давление, МПа | Температура, ºС | |||||||||||||||||
| РК 110.300.00-Э | 300 | Вода | 2,5 | 400 | У | 1350 | 765 | 300 | 163 | 309 | 1709 | 424 | 300 | ПЭМ-Б6У | 0,55 | 135 | 180 | |
| Пар | 2,5 | 560 | ХМФ | |||||||||||||||
| РК 110.400.00-Э | 400 | Вода | 2,5 | 400 | У | 1480 | 920 | 400 | 230 | 404 | 3039 | 754 | 300 | ПЭМ-Б6У | 0,55 | 300 | 345 | |
| Пар | 2,5 | 560 | ХМФ | |||||||||||||||
| РК 110.500.00-Э | 500 | Вода | 2,5 | 400 | У | 1450 | 1096 | 500 | 355 | 585 | 4748 | 1178 | 630 | ПЭМ-В17У | 2,2 | 400 | 483 | |
| Пар | 2,5 | 560 | ХМФ | |||||||||||||||
| РК 110.600.00-Э | 600 | Вода | 2,5 | 400 | У | 1580 | 1350 | 440 | 340 | 616 | 6837 | 1696 | 1000 | ПЭМ-В35У | 2,2 | 690 | 773 | |
| Пар | 2,5 | 560 | ХМФ | |||||||||||||||
| РК 110.800.00-Э | 800 | Вода | 2,5 | 400 | У | 1720 | 1560 | 800 | 460 | 802 | 12154 | 3014 | 1000 | ПЭМ-В35У | 2,2 | 1090 | 1173 | |
| Пар | 2,5 | 560 | ХМФ | |||||||||||||||
Затворы возможно применить на другие параметры рабочей среды согласно ГОСТ 356-80
Материал корпуса: У - углеродистая сталь; ХМФ - хромолибденованадиевая сталь

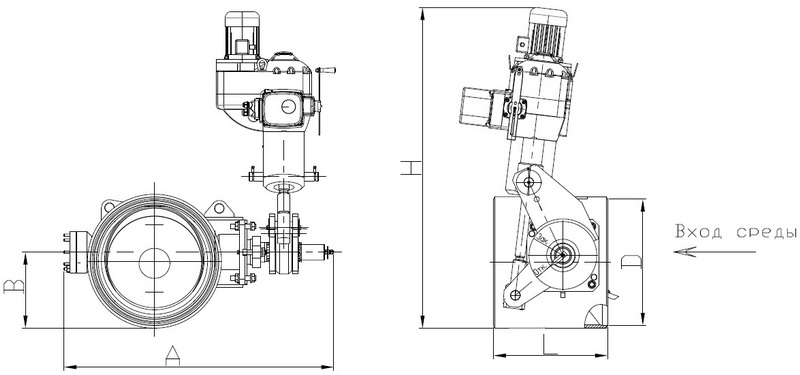

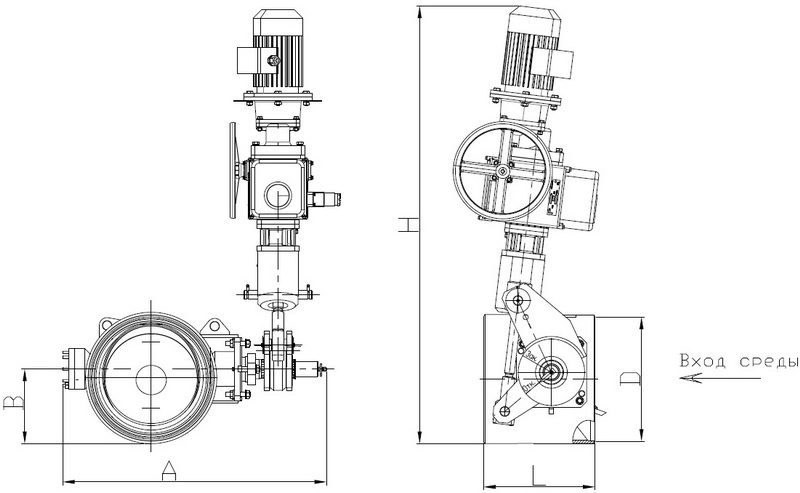

Затвор регулирующий серии РК 110 с электроприводом ПЭМ-Б6У
