Регулирующая арматура
Клапаны – паропреобразователи регулирующие расход золотникового типа серии РК 111.

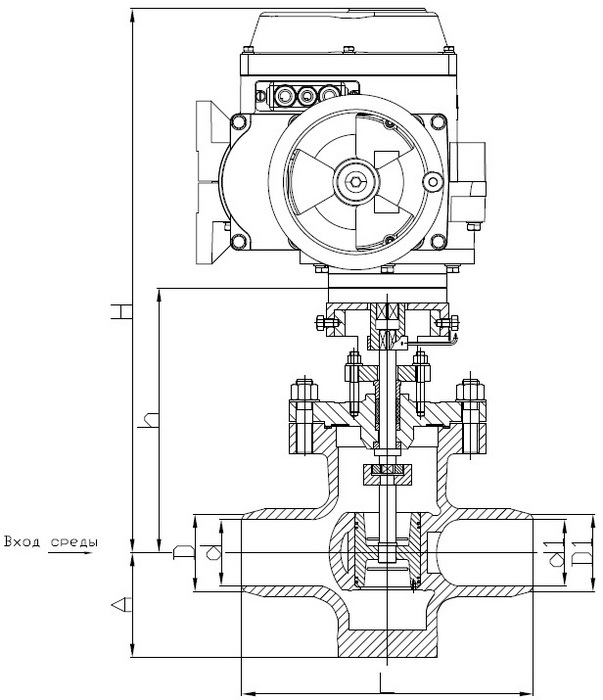

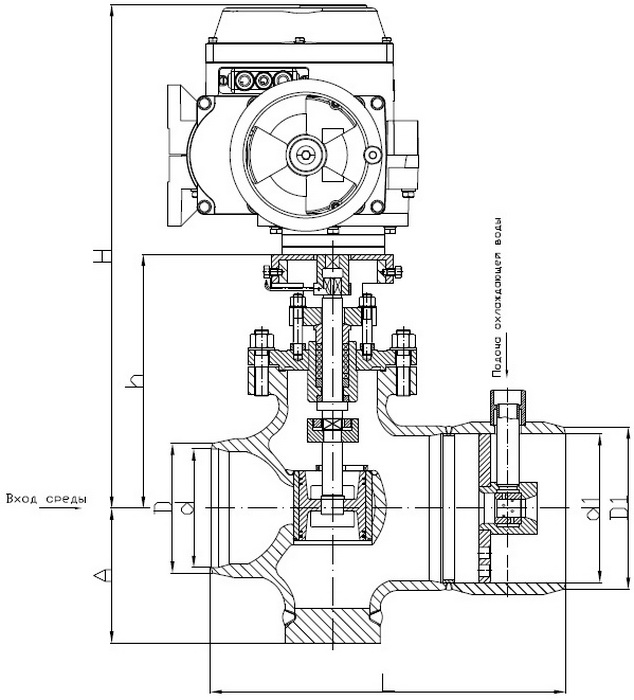

Клапаны регулирующие Dу 100-250 мм серии РК 111 предназначены для дросселирования и охлаждения пара в РОУ. Совмещают в себе функцию дроссельного клапана и охладителя пара. Поставляются в комплекте с клапаном – регулятором температуры серии РК 102. Клапаны серии РК 111Р используются только как дроссельные, и не имеют узла охлаждения пара. Выпускаются со встроенными электроприводами МЭОФ производства ОАО «АБС ЗЭиМ Автоматизация» г. Чебоксары. По желанию заказчика возможно применение другого электропривода.
Основные преимущества:
Снижение металлоемкости РОУ за счет исключения из комплектовочной ведомости охладителя пара.
Высокая надежность, т.к. исключается возможность попадания охлаждающей воды на стенки трубопровода редуцированного пара.
Компактность.
Низкий уровень шума.
Клапаны серии РК 111 успешно эксплуатируются на следующих объектах:
ОАО «Байкальский ЦБК»; ОАО «Череповецкий Азот»; ОАО «Кондопога»; ТЭЦ-5 (ОАО «Иркутскэнерго»); Сургутская ГРЭС-2; ОАО «Аммофос» г. Череповец; Челябинская ТЭЦ-3; Псковская ГРЭС.
Пример обозначения: РК 111.250.00-Э
РК – клапан регулирующий
111 – паропреобразователь
250 – условный проход, мм
Э – электропривод
Технические характеристики клапанов РК 111
Обозначение | Условный проход Dу, мм | Параметры рабочей среды | Материал корпуса | Размеры, мм | Максимальный коэффициент пропускной способности, Kvmax, м3/ч | Максимальная площадь проходного сечения Fmax, см2** | Рабочий ход золотника, град | Время полного открытия (закрытия), с | Крутящий момент, Нм | Тип электропривода | Мощность электропривода, кВт | Масса без э/п, кг | Масса с э/п, кг | |||||||||
H | h | A | d* | D* | L | d1* | D1* | |||||||||||||||
Давление, МПа | Температура, ºС | |||||||||||||||||||||
РК 111Р.100.00-Э | 100 | 10,0 | 450 | У | 684 | 369 | 154 | 95 | 111 | 450 | 95 | 111 | 111 | 34 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 182 | 210 | |
РК 111Р.150.00-Э | 150 | 10,0 | 450 | У | 734 | 419 | 210 | 147 | 162 | 450 | 205 | 224 | 197 | 60 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 242 | 270 | |
РК 111Р.200.00-Э | 200 | 10,0 | 450 | У | 755 | 440 | 232 | 203 | 224 | 500 | 254 | 280 | 242 | 74 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 302 | 330 | |
РК 111Р.250.00-Э | 250 | 10,0 | 450 | У | 795 | 480 | 288 | 254 | 282 | 600 | 303 | 333 | 393 | 120 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | 362 | 390 | |
РК 111.100.00-Э | 100 | 10,0 | 450 | У | 684 | 369 | 154 | 95 | 111 | Исходя из ТЗ | 111 | 34 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | Исходя из ТЗ | ||||
РК 111.150.00-Э | 150 | 10,0 | 450 | У | 734 | 419 | 210 | 147 | 162 | 197 | 60 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | ||||||
РК 111.200.00-Э | 200 | 10,0 | 450 | У | 755 | 440 | 232 | 203 | 224 | 242 | 74 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 | ||||||
РК 111.250.00-Э | 250 | 10,0 | 450 | У | 795 | 480 | 288 | 254 | 282 | 393 | 120 | 90 | 25 | 250 | МЭОФ-250/25 | 0,25 |
В таблице приведен пример. Расточка патрубков выполняется под размер трубопровода, указанный в техническом задании заказчика
Площадь проходного сечения седла рассчитывается по техническому заданию заказчика
Клапаны возможно применить на другие параметры рабочей среды согласно ГОСТ 356-80
Материал корпуса: У - углеродистая сталь; ХМФ - хромолибденованадиевая сталь
