Регулирующие клапаны шиберного типа серии РК 112.
Клапаны регулирующие Dу 100-250 мм серии РК 112 предназначены для регулирования расхода жидких сред и пара. Были разработаны как дроссельно-регулирующие клапаны на входе в сепаратор прямоточных котлов со сверхкритическими параметрами блоков 300 – 800 МВт. Так же пользуются спросом клапаны на линии сброса из сепаратора, и на линии от сепаратора к поверхности. Корпус используется штампованный либо штампосварной производства ОАО «Уральская Кузница» г. Чебаркуль. Клапаны выпускаются со встроенными электроприводами ПЭМ производства ОАО «АБС ЗЭиМ Автоматизация» г. Чебоксары. По желанию заказчика возможно применение другого электропривода.
Основные преимущества:
Высокая пропускная способность.
Надежность при эксплуатации в тяжелых условиях.
Так как через клапан стоящий на входе в сепаратор проходит пароводяная смесь, то для создания линейной расходной характеристики профиль седла выполняется определенным образом.
Клапаны серии РК 112 успешно эксплуатируются на следующих объектах:
Южноуральская ГРЭС; Сургутская ГРЭС-2; АКСУ ГРЭС (Республика Казахстан); ТЭЦ-10 (ОАО «Иркутскэнерго»); Елецкая ТЭЦ, Молдавская ГРЭС.
Пример обозначения: РК 112.1.150.00-Э-41
РК – клапан регулирующий
112 – шиберный
1 – пар
150 – условный проход, мм
Э – электропривод
41 – площадь проходного сечения седла, см?
Технические характеристики клапанов РК 112.
Обозначение | Условный проход Dу, мм | Рабочая среда | Параметры рабочей среды | Материал корпуса | Размеры, мм | Время полного открытия (закрытия), с | Крутящий момент, Нм | Тип электропривода | Мощность электропривода, кВт | Масса без э/п, кг | Масса с э/п, кг | |||||||
H | h | A | L | d* | D* | |||||||||||||
Давление, МПа | Температура, ºС | |||||||||||||||||
РК 112.100.00-Э | 100 | Вода | 23,5 | 250 | У | 1372 | 675 | 120 | 400 | 111 | 133 | 41 | 300 | ПЭМ-Б6У | 1,1 | 173 | 218 | |
РК 112.1.100.00-Э | 100 | Пар | 13,7 | 560 | ХМФ | 1372 | 675 | 120 | 400 | 111 | 133 | 41 | 300 | ПЭМ-Б6У | 1,1 | 173 | 218 | |
РК 112.2.100.00-Э | 100 | Вода | 37,3 | 280 | У | 1377 | 815 | 170 | 550 | 107 | 133 | 43 | 630 | ПЭМ-В17У | 2,2 | 215 | 298 | |
РК 112.3.100.00-Э | 100 | Пар | 28,4 | 510 | ХМФ | 1377 | 815 | 170 | 550 | 107 | 107 | 43 | 630 | ПЭМ-В17У | 2,2 | 215 | 298 | |
РК 112.150.00-Э | 150 | Вода | 23,5 | 250 | У | 1772 | 1152 | 231 | 650 | 163 | 219 | 35 | 1000 | ПЭМ-В35У | 2,2 | 694 | 777 | |
РК 112.1.150.00-Э | 150 | Пар | 13,7 | 560 | ХМФ | 1772 | 1152 | 231 | 650 | 163 | 219 | 35 | 1000 | ПЭМ-В35У | 2,2 | 694 | 777 | |
РК 112.2.150.00-Э | 150 | Вода | 37,3 | 280 | У | 1837 | 1152 | 231 | 650 | 163 | 219 | 53 | 1500 | ПЭМ-В65У | 3,0 | 694 | 792 | |
РК 112.3.150.00-Э | 150 | Пар | 28,4 | 510 | ХМФ | 1837 | 1152 | 231 | 650 | 163 | 219 | 53 | 1500 | ПЭМ-В65У | 3,0 | 694 | 792 | |
РК 112.175.00-Э | 175 | Вода | 23,5 | 250 | У | 1772 | 1152 | 231 | 650 | 156 | 219 | 35 | 1000 | ПЭМ-В35У | 2,2 | 694 | 777 | |
РК 112.1.175.00-Э | 175 | Пар | 13,7 | 560 | ХМФ | 1772 | 1152 | 231 | 650 | 156 | 219 | 35 | 1000 | ПЭМ-В35У | 2,2 | 694 | 777 | |
РК 112.2.175.00-Э | 175 | Вода | 37,3 | 280 | У | 1837 | 1152 | 231 | 650 | 156 | 219 | 53 | 1500 | ПЭМ-В65У | 3,0 | 694 | 792 | |
РК 112.3.175.00-Э | 175 | Пар | 28,4 | 510 | ХМФ | 1837 | 1152 | 231 | 650 | 156 | 219 | 53 | 1500 | ПЭМ-В65У | 3,0 | 694 | 792 | |
РК 112.225.00-Э | 225 | Вода | 23,5 | 250 | У | 2006 | 1321 | 250 | 706 | 222 | 273 | 65 | 1500 | ПЭМ-В65У | 3,0 | 950 | 1048 | |
РК 112.1.225.00-Э | 225 | Пар | 13,7 | 560 | ХМФ | 2006 | 1321 | 250 | 706 | 222 | 273 | 65 | 1500 | ПЭМ-В65У | 3,0 | 950 | 1048 | |
РК 112.2.225.00-Э | 225 | Вода | 37,3 | 280 | У | 1700 | 1015 | 210 | 750 | 222 | 273 | 65 | 1500 | ПЭМ-В65У | 3,0 | 1050 | 1148 | |
РК 112.3.225.00-Э | 225 | Пар | 28,4 | 510 | ХМФ | 1700 | 1015 | 210 | 750 | 222 | 273 | 65 | 1500 | ПЭМ-В65У | 3,0 | 1050 | 1148 | |
РК 112.250.00-Э | 250 | Вода | 23,5 | 250 | У | 2006 | 1321 | 250 | 710 | 261 | 325 | 65 | 1500 | ПЭМ-В65У | 3,0 | 950 | 1048 | |
РК 112.1.250.00-Э | 250 | Пар | 13,7 | 560 | ХМФ | 2006 | 1321 | 250 | 710 | 261 | 325 | 65 | 1500 | ПЭМ-В65У | 3,0 | 950 | 1048 | |
РК 112.2.250.00-Э | 250 | Вода | 37,3 | 280 | У | 2006 | 1321 | 250 | 710 | 261 | 325 | 65 | 1500 | ПЭМ-В65У | 3,0 | 950 | 1048 | |
РК 112.3.250.00-Э | 250 | Пар | 28,4 | 510 | ХМФ | 2006 | 1321 | 250 | 710 | 261 | 325 | 65 | 1500 | ПЭМ-В65У | 3,0 | 950 | 1048 |
В таблице приведен пример. Расточка патрубков выполняется под размер трубопровода, указанный в техническом задании заказчика
Клапаны возможно применить на другие параметры рабочей среды согласно ГОСТ 356-80
Клапаны на сверхкритичекские параметры пара РК 112.3 расчитаны на Рр = 25,0 МПа, Тр = 545С
Материал корпуса: У - углеродистая сталь; ХМФ - хромолибденованадиевая сталь

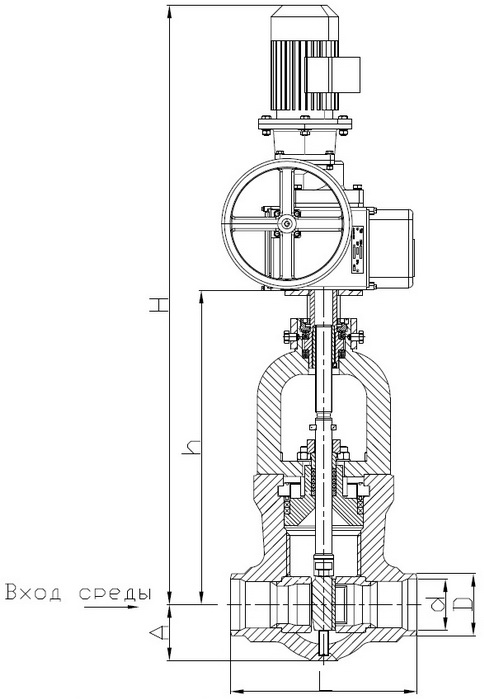

Клапан регулирующий серии РК 112 с электроприводом ПЭМ-Б

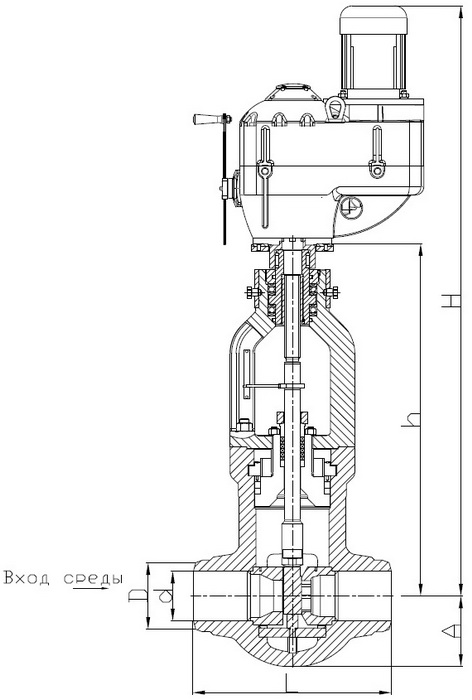

Клапан регулирующий серии РК 112 с электроприводом ПЭМ-В
