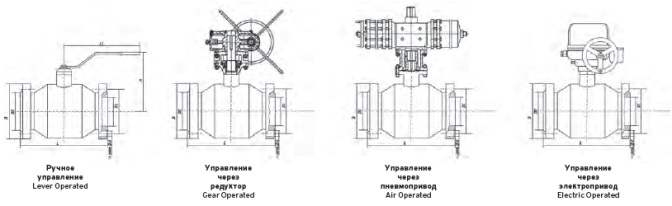

Давление Pressure MPa | Размер Size (DN) | Основные размеры, мм Main Dimensions, mm | n | Масса, кг Weight, kg | |||||||
D | D1 | D2 | D6 | L | L1 | H | d | ||||
15 | 95 | 65 | 47 |
| 110 | 152 | 65 | 14 | 4 | 1,57 | |
20 | 105 | 75 | 58 |
| 120 | 152 | 70 | 14 | 4 | 2,19 | |
25 | 115 | 85 | 68 |
| 130 | 152 | 85 | 14 | 4 | 2,59 | |
32 | 135 | 100 | 78 |
| 140 | 158 | 90 | 18 | 4 | 4,2 | |
40 | 145 | 110 | 88 |
| 165 | 158 | 95 | 18 | 4 | 5,0 | |
50* | 160 | 125 | 102 |
| 180 | 250 | 128 | 18 | 4 | 6,6 | |
65/50* | 180 | 145 | 122 |
| 200 | 250 | 128 | 18 | 4 | 9,2 | |
80/65* | 195 | 160 | 133 |
| 210 | 250 | 150 | 18 | 4 | 11,15 | |
PN 1,6 | 80* | 195 | 160 | 133 |
| 210 | 250 | 150 | 18 | 4 | 11,8 |
100/80* | 215 | 180 | 158 |
| 230 | 250 | 150 | 18 | 8 | 13,77 | |
100* | 215 | 180 | 158 |
| 350 | 355 | 175 | 18 | 8 | 24,92 | |
125/100* | 245 | 2Ю | 184 |
| 356 | 355 | 175 | 18 | 8 | 30 | |
125* | 245 | 2Ю | 184 |
| 350 | 535 | 230 | 18 | 8 | 37 | |
150/125* | 280 | 240 | 212 |
| 350 | 535 | 250 | 22 | 8 | 44,3 | |
150* | 280 | 240 | 212 |
| 394 | 535 | 250 | 22 | 8 | 48 | |
200* | 335 | 295 | 268 |
| 457 | 735 | 260 | 22 | 12 | 89,65 | |
250/200* | 405 | 355 | 320 |
| 533 | 735 | 260 | 26 | 12 | 95 | |
50* | 160 | 125 | 102 |
| 216 | 250 | 128 | 18 | 4 | 7,6 | |
80* | 195 | 160 | 133 |
| 283 | 250 | 150 | 18 | 8 | 12,8 | |
100/80* | 230 | 190 | 158 |
| 305 | 250 | 150 | 22 | 8 | 14,77 | |
100* | 230 | 190 | 158 |
| 350 | 355 | 175 | 22 | 8 | 25,5 | |
PN 2,5 | 125* | 270 | 220 | 184 |
| 380 | 535 | 230 | 26 | 8 | 39,5 |
150/125* | 300 | 250 | 212 |
| 350 | 535 | 250 | 26 | 8 | 45,3 | |
150* | 300 | 250 | 212 |
| 394 | 535 | 250 | 26 | 8 | 48,3 | |
200* | 360 | 310 | 278 |
| 457 | 735 | 260 | 26 | 12 | 91,65 | |
250/200* | 425 | 370 | 335 |
| 502 | 735 | 260 | 30 | 12 | 97 | |
50* | 160 | 125 | 102 | 88 | 230 | 250 | 128 | 18 | 4 | 7,9 | |
80* | 195 | 160 | 133 | 121 | 283 | 250 | 150 | 18 | 8 | 13,2 | |
100/80* | 230 | 190 | 158 | 150 | 305 | 250 | 150 | 22 | 8 | 15,5 | |
100* | 230 | 190 | 158 | 150 | 432 | 355 | 175 | 22 | 8 | 25,9 | |
PN 4,0 | 125* | 270 | 220 | 184 | 176 | 400 | 535 | 230 | 26 | 8 | 39,9 |
150/125* | 300 | 250 | 212 | 204 | 480 | 535 | 250 | 26 | 8 | 46,3 | |
150* | 300 | 250 | 212 | 204 | 480 | 535 | 250 | 26 | 8 | 49,3 | |
200* | 375 | 320 | 285 | 260 | 600 | 735 | 260 | 30 | 12 | 92,5 | |
250/200* | 445 | 385 | 345 | 313 | 600 | 735 | 260 | 33 | 12 | 99,3 |

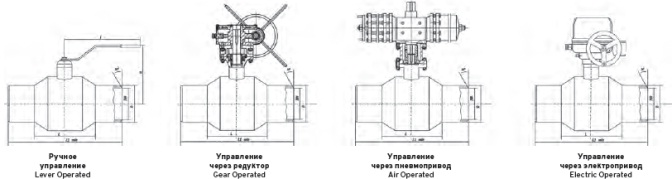

Давление Pressure MPa | Размер Size (DN) | Основные размеры, мм Main Dimensions, mm | Масса, кг Weight, kg | ||||
D | L | L1 min | I | H | |||
15 | 22 | 80 | 200 | 152 | 65 | 0,7 | |
20 | 26,8 | 88 | 200 | 152 | 70 | 1,02 | |
25 | 33,5 | 100 | 200 | 152 | 85 | 1,2 | |
32 | 42,3 | 102 | 200 | 158 | 90 | 1,4 | |
40 | 48 | 130 | 200 | 158 | 95 | 1,95 | |
50* | 57 | 145 | 240 | 250 | 128 | 3,3 | |
65/50* | 76 | 150 | 260 | 250 | 128 | 4,65 | |
80/65* | 89 | 170 | 280 | 250 | 150 | 5,5 | |
PN 1,6 | 80* | 89 | 180 | 280 | 250 | 150 | 6,5 |
100/80* | 108 | 168 | 280 | 250 | 150 | 6,8 | |
100* | 108 | 300 | 500 | 355 | 175 | 15,4 | |
125/100* | 133 | 225 | 560 | 355 | 175 | 15,5 | |
125* | 133 | 360 | 560 | 535 | 230 | 20 | |
150/125* | 159 | 310 | 560 | 535 | 250 | 25 | |
150* | 159 | 310 | 590 | 535 | 250 | 28 | |
200* | 219 | 350 | 590 | 735 | 260 | 60 | |
250/200* | 273 | 475 | 600 | 735 | 260 | 65 | |
50* | 57 | 145 | 240 | 250 | 128 | 3,3 | |
65/50* | 76 | 150 | 260 | 250 | 128 | 4,65 | |
80/65* | 89 | 170 | 280 | 250 | 150 | 5,5 | |
80* | 89 | 180 | 280 | 250 | 150 | 6,5 | |
PN 2,5 | 100/80* 100* | 108 108 | 168 300 | 280 500 | 250 355 | 150 175 | 6,8 15,4 |
125/10О* | 133 | 225 | 560 | 355 | 175 | 15,5 | |
125* | 133 | 360 | 560 | 535 | 230 | 20 | |
150/125* | 159 | 310 | 560 | 535 | 250 | 25 | |
150* | 159 | 310 | 590 | 535 | 250 | 28 | |
200* | 219 | 350 | 590 | 735 | 260 | 60 | |
250/200* | 273 | 475 | 590 | 735 | 260 | 65 | |
50* | 57 | 145 | 240 | 250 | 128 | 3,3 | |
65/50* | 76 | 150 | 260 | 250 | 128 | 4,65 | |
80/65* | 89 | 170 | 280 | 250 | 150 | 5,5 | |
80* | 89 | 180 | 280 | 250 | 150 | 6,5 | |
PN 4,0 | 100/80* 100* | 108 108 | 168 300 | 280 500 | 250 355 | 150 175 | 6,8 15,4 |
125/10О* | 133 | 225 | 560 | 355 | 175 | 15,5 | |
125* | 133 | 360 | 560 | 535 | 230 | 20 | |
150/125* | 159 | 310 | 560 | 535 | 250 | 25 | |
150* | 159 | 310 | 590 | 535 | 250 | 28 | |
200* | 219 | 350 | 590 | 735 | 260 | 60 | |
200/250* | 273 | 475 | 590 | 735 | 260 | 65 |
