Климатическое исполнение (температура окружающей среды) | Материал корпуса |
У1 (от —40 до +50°C) | Ст 20, 25Л |
ХЛ1 (от —60 до +45°C) | 09Г2С, 20ГЛ |

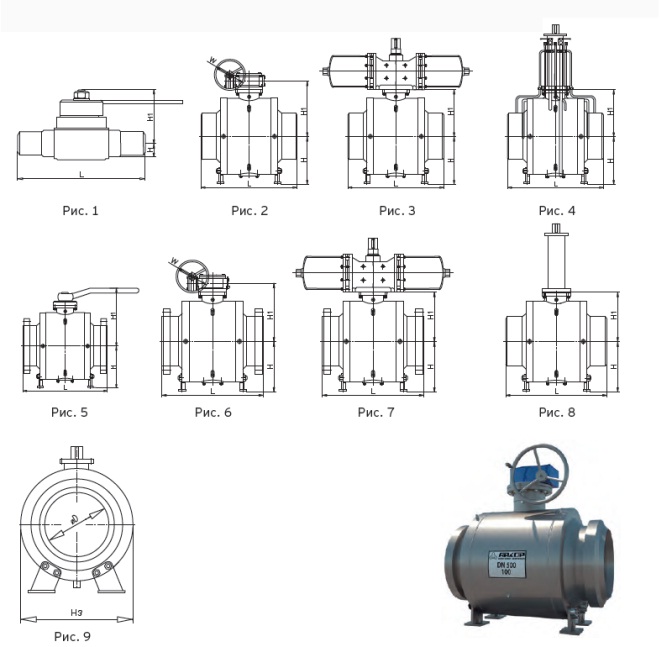

DN | PN | Таблица фигур | Вид установки | Тип привода | L, мм | H | H1 | H3 | Масса, кг | Примечание |
10 | 6,3-16,0 | 11лс45п | надземный | ручной | 130 | 16.7 | 54,75 | 41 | 1,5 | Рис. 1 |
15 | 6,3-16,0 | 11лс45п | надземный | ручной | 130 | 16.7 | 54,75 | 41 | 1,7 | Рис. 1 |
20 | 6,3-16,0 | 11лс45п | надземный | ручной | 160 | 24 | 57,5 | 50 | 2,1 | Рис. 1 |
25 | 6,3-16,0 | 11лс45п | надземный | ручной | 160 | 24 | 57,5 | 50 | 3,4 | Рис. 1 |
32 | 6,3-16,0 | 11лс45п | надземный | ручной | 250 | 32 | 68 | - | 4 | Рис. 1 |
40 | 6,3-16,0 | 11лс45п | надземный | ручной | 250 | 32 | 74 | 5- | 4,3 | Рис. 1 |
50
|
6,3-10,0 | 11лс60п | надземный | ручной |
292 |
93 |
125 |
175 |
25 | Рис. 2, 5, 6 |
11лс60п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)760п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)760п-01 | подземный | Рис. 4, 8 | ||||||||
12,5-16,0 | 11лс45п | надземный | ручной |
368 |
102 |
135 |
190 |
40 | Рис. 2, 5, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | Рис. 4, 8 | ||||||||
80
|
6,3-10,0 | 11лс60п | надземный | ручной |
356 |
113 |
148 |
210 |
53 | Рис. 2, 5, 6 |
11лс60п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)760п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)760п-01 | подземный | Рис. 4, 8 | ||||||||
12,5-16,0 | 11лс45п | надземный | ручной |
381 |
113 |
148 |
220 |
69 | Рис. 2, 5, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | Рис. 4, 8 | ||||||||
100
|
6,3-10,0 | 11лс60п | надземный | ручной |
432 |
130 |
200 |
245 |
71 | Рис. 2, 5, 6 |
11лс60п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)760п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)760п-01 | подземный | Рис. 4, 8 | ||||||||
12,5-16,0 | 11лс45п | надземный | ручной |
457 |
130 |
225 |
245 |
140 | Рис. 2, 5, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | Рис. 4, 8 | ||||||||
150
|
6,3-10,0 | 11лс60п | надземный | ручной |
559 |
237 |
249 |
330 |
152 | Рис. 2, 6 |
11лс60п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)760п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)760п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
610 |
288 |
255 |
335 |
230 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
200
|
6,3-10,0 | 11лс60п | надземный | ручной |
660 |
277 |
297 |
413 |
295 | Рис. 2, 6 |
11лс60п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)760п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)760п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
737 |
333 |
295 |
425 |
345 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
250
|
6,3-10,0 | 11лс60п | надземный | ручной |
787 |
314 |
337 |
488 |
420 | Рис. 2, 6 |
11лс60п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)760п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)760п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
838 |
376 |
357 |
512 |
560 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
300
|
6,3-10,0 | 11лс68п | надземный | ручной |
838 |
355 |
378 |
569 |
663 | Рис. 2, 6 |
11лс68п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)768п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)768п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
965 |
419 |
386 |
598 |
770 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
надземный | пневмогидропривод | Рис. 4, 8 |
DN | PN | Таблица фигур | Вид установки | Тип привода | L, мм | H | H1 | H3 | Масса, кг | Примечание |
350
|
6,3-10,0 | 11лс68п | надземный | ручной |
889 |
381 |
400 |
621 |
923 | Рис. 2, 6 |
11лс68п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)768п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)768п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
1029 |
453 |
420 |
665 |
950 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
400
|
6,3-10,0 | 11лс68п | надземный | ручной |
991 |
427 |
448 |
713 |
1434 | Рис. 2, 6 |
11лс68п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)768п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)768п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
1130 |
487 |
471 |
734 |
1150 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
500
|
6,3-10,0 | 11лс68п | надземный | ручной |
1194 |
500 |
538 |
868 |
2250 | Рис. 2, 6 |
11лс68п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)768п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)768п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
1321 |
565 |
547 |
889 |
2860 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
600
|
6,3-10,0 | 11лс68п | надземный | ручной |
1397 |
615 |
615 |
1030 |
3550 | Рис. 2, 6 |
11лс68п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)768п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)768п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
1549 |
670 |
644 |
1069 |
4310 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
700
|
6,3-10,0 | 11лс62п | надземный | ручной |
1549 |
675 |
690 |
1180 |
5420 | Рис. 2, 6 |
11лс62п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)762п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)762п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
1600 |
746 |
757 |
1222 |
6030 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
800
|
6,3-10,0 | 11лс68п | надземный | ручной |
1778 |
783 |
815 |
1365 |
8330 | Рис. 2, 6 |
11лс68п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)768п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)768п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
2050 |
829 |
836 |
1388 |
8470 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
1000
|
6,3-10,0 | 11лс68п | надземный | ручной |
|
943 |
955 |
1650 |
13210 | Рис. 2, 6 |
11лс68п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)768п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)768п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
|
1013 |
10 07 |
1725 |
15240 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
1200
|
6,3-10,0 | 11лс62п | надземный | ручной |
|
1105 |
1135 |
1970 |
20800 | Рис. 2, 6 |
11лс62п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)762п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)762п-01 | подземный | пневмогидропривод | Рис. 4, 8 | |||||||
12,5-16,0 | 11лс45п | надземный | ручной |
|
1210 |
1212 |
2120 |
25730 | Рис. 2, 6 | |
11лс45п-01 | подземный | Рис. 4, 8 | ||||||||
11лс(6)745п | надземный | пневмопривод | Рис. 3, 7 | |||||||
11лс(6)745п-01 | подземный | пневмогидропривод | Рис. 4, 8 |
