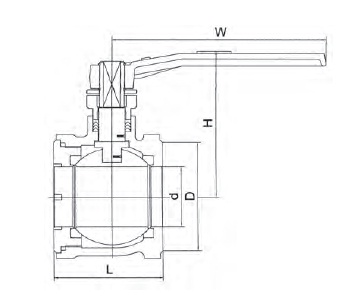

Основные размеры и масса Main Dimensions & Weight |
| |||||||||
РазмерSize | Основные размеры, мм Main dimensions, mm | Масса,кг Weight,kg |
| |||||||
L | d |
| D |
| H | W | ||||
DN | NPS | |||||||||
PN 1,6 | PN 2,5 | PN 4,0 | ||||||||
15 | 1/2 | 40 | 13 | 53 | 53 | 47 | 82 | 140 | 0 |
|
20 | 3/4 | 45 | 19 | 63 | 63 | 57 | 82 | 180 | 1 |
|
25 | 1 | 50 | 25 | 73 | 73 | 66 | 104 | 180 | 2 |
|
32 | 11/4 | 60 | 32 | 84 | 84 | 75 | 113 | 200 | 3 |
|
40 | 11/2 | 70 | 39 | 94 | 94 | 85 | 122 | 200 | 4 |
|
50 | 2 | 80 | 49 | 109 | 109 | 103 | 132 | 250 | 5 |
|
65 | 21/2 | 110 | 64 | 129 | 129 | 122 | 144 | 300 | 8 |
|
80 | 3 | 120 | 80 | 144 | 144 | 13S | 155 | 350 | 11 |
|
100 | 4 | 140 | 100 | 164 | 170 | 173 | 183 | 450 | 18 |
|

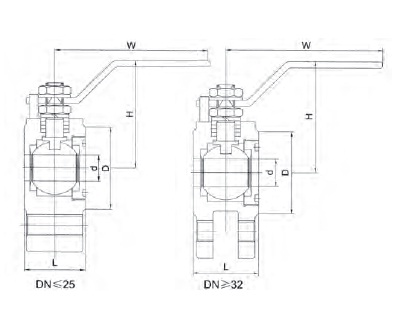

Основные размеры и масса Main Dimensions & Weight |
| ||||||||||
Размер Size | Основные размеры, мм Main dimensions, mm | Масса,кг Weight,kg |
| ||||||||
L | d | D | H | W | |||||||
DN | NPS | ||||||||||
PN 1,6 | PN 2,5 | PN 4,0 | |||||||||
10 | ¼ | 32 | 10 | 42 | 42 | 42 | 79 | 150 | 1.5 |
| |
15 | ½ | 32 | 13 | 47 | 47 | 47 | 80 | 150 | 1.8 |
| |
20 | ¾ | 38 | 19 | 58 | 58 | 58 | 85 | 150 | 2,3 |
| |
25 | 1 | 42 | 25 | 68 | 63 | 68 | 95 | 170 | 2.9 |
| |
32 | 1¼ | 50 | 32 | 78 | 78 | 78 | 100 | 180 | 4 |
| |
40 | 1½ | 60 | 40 | 88 | 88 | 88 | 105 | 210 | 6 |
| |
5O | 2 | 70 | 50 | 102 | 102 | 102 | 115 | 230 | 8 |
| |
65 | 2½ | 94 | 65 | 125 | 125 | 12S | 130 | 280 | 12 |
| |
60 | 3 | 118 | 79 | 138 | 138 | 138 | 145 | 300 | 14 |
| |
100 | 4 | 140 | 100 | 160 | 160 | 160 | 175 | 400 | 20 |
| |
12S | 5 | 19S | 125 | 188 | 188 | 188 | 190 | 500 | 36 |
| |
150 | 6 | 225 | 150 | 212 | 212 | 212 | 220 | 600 | 47 |
| |
200 | 8 | 27S | 200 | 266 | 274 | 285 | 260 | 700 | 78 |
| |
| |||||||||||
|
DN 50, 80, 100/80 PN 0,6—1,6 MPa 10(с,лс,нж)9пК

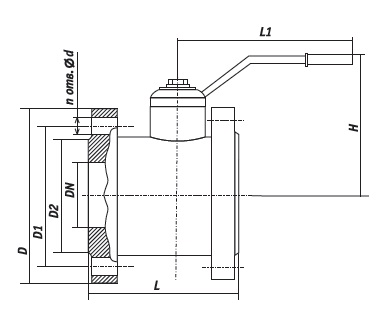

Основные размеры и масса Main Dimensions & Weight | ||||||||||
Давление Pressure,MPa | Размер Size(DN) | Основные размеры, мм Main Dimensions, mm | n | Масса,кг Weight,kg | ||||||
D | D1 | D2 | L | L1 | d | |||||
0,6 | 50 | 105 | 75 | 40 | 175 | 240 | 14 | 4 | 7,3 | |
80 | 185 | 150 | 128 | 120 | 240 | 18 | 4 | 8,7 | ||
100/80 | 205 | 170 | 148 | 130 | 240 | 18 | 4 | 9,6 | ||
1,01,6 | 50 | 160 | 125 | 102 | 100 | 240 | 18 | 4 | 8 | |
80 | 195 | 160 | 133 | 120 | 240 | 18 | 4 | 9 | ||
100/80 | 215 | 180 | 158 | 130 | 240 | 18 | 8 | 10 | ||
