Арматура для Энергетики ТУ 3742-005-96455923-2007

ПОИСК

Арматура для Энергетики ТУ 3742-005-96455923-2007 Арматура для Энергетики ТУ 3742-005-96455923-2007

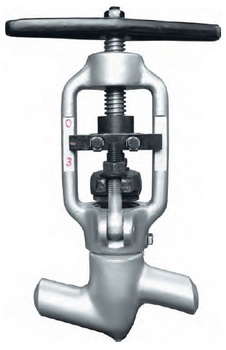

Клапаны DN 10-80 PN 9,8-37,3 MPa

ТУ 3741-012-96455923-2008
Задвижки DN 100-450 PN 4,0-40,0 MPa

Арматуры для Эрегетики ТУ 3742-005-96455923-2007Клапаны

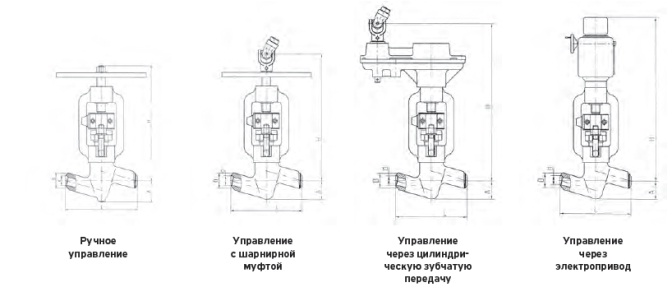

DN 10; 20; 40; 50; 65; 80 до РN 37,3 МПа (373 кгс/см2) t до +560°С  с ручным управлением (рукоятка), дистанционным управлением (под муфту  шарнирную с выходным валом арматуры, расположенным вертикально или горизонтально,  через конический (червячный) редуктор и управлением электроприводом,  предназначены для теплоэнергетических установок докритических и критических параметров  энергоблоков большой единичной мощности. Служат в качестве устройств  для герметичного перекрытия (открытия) трубопроводов воды и пара основных технологических систем станций. Присоединение к трубопроводу под сварку. Установочное положение на трубопроводе любое.  Герметичность затвора по классу С ГОСТ 9544-2005.

Материал корпуса:
У -  Углеродистая сталь ,
ХМФ - Хромомолибденованадиевая сталь.

Категория размещения 1, 2, 3 по ГОСТ 15150-69.

Комплект поставки:

клапан,
паспорт,
техническое описание и инструкция по эксплуатации,
сборочный чертеж,
расчет на прочность корпусных деталей
эксплуатационная документация на электропривод.

Арматуры для Эрегетики ТУ 3742-005-96455923-2007

Размер Size DN

Давление Pressure MPa

Таблица фигур АРКОР

Таблица фигур — аналогов ЧЗЭМ

Основные размеры, мм Main dimensions, mm

Рабочая среда Medium

t, °C

Материал корпуса Body material

Масса, кг Weight, kg

Крутящий момент, Нм Torque, Nm

H

A

L

d

D

10

13,7

СМ 21006-010

1093-10-0

195

28

110

10

27

пар

560

ХМФ

3,2

25

10

37,3

СМ 21002-010

588-10-0

195

28

110

10

27

вода

280

У

3,2

25

10

25,0

СМ 21003-010

589-10-0

195

28

110

10

27

пар

545

ХМФ

3,1

25

20

25,0

СМ 21003-020

999-20-0

265

46

160

16

37

пар

545

ХМФ

6,4

80

20

25,0

СМ 21003-020-01

999-20-Г

310

46

160

16

37

пар

545

ХМФ

7,15

80

20

25,0

СМ 21003-020-02

999-20-Э

512

46

160

16

37

пар

545

ХМФ

26,5

80

20

37,3

СМ 21002-020

998-20-0

265
