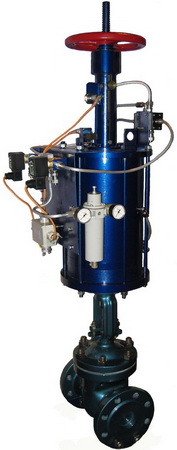

С пневматическим поршневым исполнительным механизмом (ПЗ)| Наименование | 30лс641нж | 30с641нж | 30с641п | |||
| Корпус, крышка | Сталь 20ГЛ | Сталь 25Л | Сталь 25Л | |||
| Клин | 20Х13Л, 20ГЛ | 20Х13Л | Сталь 25Л по фторопласту Ф-4 | |||
| Шпиндель | 20Х13 | 20Х13 | 20Х13 | |||
| Набивка сальника | ГРАФЛЕКС | |||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
| Диаметр номинальный, DN, мм | 50 | 80 | ||||
| Давление номинальное РN, МПа (кгс/см2) | 1,6 (16) | |||||
| Класс герметичности затвора | А по ГОСТ 9544-2005 | |||||
| Управление | от Пневматического исполнительного механизма (ПЗ) | |||||
| Присоединение к трубопроводу | фланцевое | |||||
| Направление подачи среды | двустороннее | |||||
| Установочное положение на трубопроводе | любое | |||||
| Температура окружающей среды, ºС | 30с641нж; 30с641п | От – 40 до + 40 | ||||
| 30лс641нж | От - 60 до + 40 | |||||
| Температура рабочей среды, ºС | 30с641нж, | до + 425 | ||||
| 30с641п | до + 180 | |||||
| 30лс641нж | до + 350 | |||||
| Усилие, развиваемое приводом, в направлении: | закрытия задвижки, не менее, кН | 10,5 | 12,7 | |||
| открытия задвижки, не менее, кН | 21,0 | 25,0 | ||||
| Расход сжатого воздуха на цикл, куб.м | 0,02 | 0,035 | ||||
| Пневматическое питание силовой цепи, МПа | для приводов без фильтра -стабилизатора давления воздуха | 0,4 ± 0,04 | ||||
| для приводов с фильтром -стабилизатором давления воздуха | 0,6 – 0,8 | |||||
| Характеристика рабочей среды | 30с641нж, 30лс641нж, 30с641п | Природный газ, вода, пар, нефть, нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки | ||||
| Масса без ПЗ, не более, кг | 22,5 | 38,5 | ||||
| Масса с ПЗ, не более, кг | 94,5 | 110,5 | ||||
| Электротехнические устройства комплектов дополнительных устройств | Маркировка взрывозащиты |
| Соленоидный клапан (=24В) | 0ExiaIICT6 X |
| Индуктивный бесконтактный датчик | ExiaIICT6 X |
| Переключающий усилитель | [Exia]IIC X |
| Коробка соединительная взрывозащищенная КСВ‑ 4 | 2ExeIIT5 |

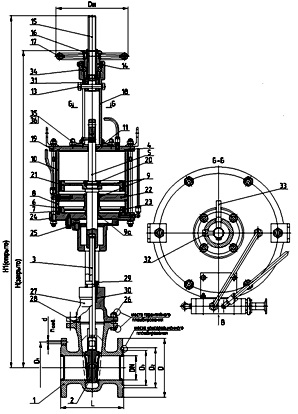

| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||||
| DN, мм | Размеры, мм | ||||||||
| D1 | D1 | D2 | D3 | H | H1 | L | d | n | |
| 50 | 160 | 125 | 102 | 88 | 1005 | 1135 | 180 | 18 | 4 |
| 80 | 195 | 160 | 133 | 121 | 1040 | 1170 | 210 | ||
