Задвижка вантузная с выдвижным шпинделем 30с18нж, 30с18нж2, 30нж18нж, 30нж18нж1, 30нж18нж2 DN 50, 80, 100, 150, 200 мм РN 6,3 МПа (63 кгс/см²)

ПОИСК

Задвижка вантузная с выдвижным шпинделем 30с18нж, 30с18нж2, 30нж18нж, 30нж18нж1, 30нж18нж2 DN 50, 80, 100, 150, 200 мм РN 6,3 МПа (63 кгс/см²) Задвижка вантузная с выдвижным шпинделем

30с18нж, 30с18нж2, 30нж18нж, 30нж18нж1, 30нж18нж2
DN 50, 80, 100, 150, 200 мм РN 6,3 МПа (63 кгс/см²)

ЗАДВИЖКА ВАНТУЗНАЯ С ВЫДВИЖНЫМ ШПИНДЕЛЕМКод ОКП 374100.

Изготовление и поставка по ТУ3741-006-00218116-96 ГОСТ 5762-2002.
Материалы применяемые для изготовления задвижки разрешены государственной санитарно-эпидемической службой Р.Ф. разрешение № 0393769 от 24.05.2006 г.

Предназначена:

Для установки на технологических линиях нефтегазодобывающей и нефтеперерабатывающей промышленности в качестве запорного устройства.

Достоинства:

Уплотнительные поверхности корпуса и клина наплавлены высоколегированной сталью, что позволяет длительно эксплуатировать задвижки с заданной герметичностью;
Для удобства в эксплуатации присутствует верхнее уплотнение;
По исполнению запорного органа задвижки изготавливаются с затвором в виде жёсткого или двухдискового клина (исполнение с двухдисковым клином значительно снижает вероятность заклинивания затвора при колебаниях температуры рабочей среды).

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование

30с18нж

30лс18нж2

30нж18нж,

30нж18нж2

30нж18нж1

Корпус, крышка

Сталь 25Л

20ГЛ

12Х18Н9ТЛ

12Х18Н12М3ТЛ

Клин

20Х13Л

20Х13Л, 20ГЛ

12Х18Н9ТЛ

12Х18Н12М3ТЛ

Шпиндель

20Х13

12Х18Н9Т

10Х17Н13М3Т

Набивка сальника

Графлекс

Фторопласт



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

50

80

100

150

200

Давление номинальное РN, МПа (кгс/см2)

6,3 (63)

Класс герметичности затвора

А по ГОСТ 9544-93

Управление

ручное (от маховика)

Присоединение к трубопроводу

фланцевое, под приварку

Направление подачи среды

двухстороннее

Установочное положение на трубопроводе

любое

Температура окружающей среды, ºС

30с18нж, 30нж18нж, 30нж18нж1

От - 40 до +40

30нж18нж2, 30с18нж2

От - 60 до +40

Температура рабочей среды, ºС

30с18нж2

От - 60 до +425

30с18нж

От - 40 до +425

30нж18нж

От - 40 до +350

30нж18нж1

От - 40 до +200

30нж18нж2

От - 60 до +350

Характеристика рабочей среды

Вода, пар, природный газ, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

фланцевая

исп.7, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных

поверхностей - исп.6 ряд 2 ГОСТ 12815-80)

под приварку

концы патрубков по ГОСТ16037-80

Масса (кг)

36

52

168

313

402


Гарантийная наработка – 450 циклов в пределах гарантийного срока эксплуатации.
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Средний срок службы – не менее 10 лет.

ЗАДВИЖКА ВАНТУЗНАЯ С ВЫДВИЖНЫМ ШПИНДЕЛЕМ

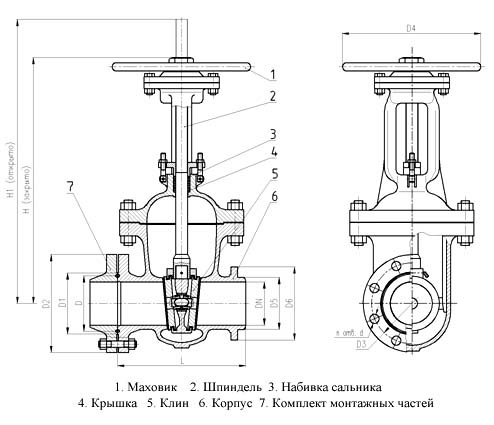

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

DN, мм

Размеры, мм

Н

Н1

L

D

D1

D2

D3

D4

D5

D6

d

n

50

345

405

270

85

102

175

135

240

80

110

22

4

80

440

532

320

115

133

210

170

105

135

22

8

100

645

770

355

145

170

250

200

120

155

26

8

150

655

830

445

205

240

340

280

400

180

220

33

8

200

910

1180

535

265

285

405

345

235

275

33

12
