Наименование | 30ч6нж | |||||||
Корпус, крышка | СЧ-20 | |||||||
Диск | Сч 20 | |||||||
Набивка сальника | Графлекс | |||||||
Шпиндель | 20Х13 | |||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||||
Диаметр номинальный, DN, мм | 50 | 80 | 100 | 150 | ||||
Давление номинальное РN, МПа (кгс/см2) | 1,0 (10) | |||||||
Класс герметичности затвора | А по ГОСТ 9544-93 | |||||||
Управление | ручное (от маховика) | |||||||
Направление подачи среды | с любой стороны магистральных фланцев | |||||||
Установочное положение на трубопроводе | любое | |||||||
Температура окружающей среды, ºС | От - 15 до +40 | |||||||
Температура рабочей среды, ºС | До +225 | |||||||
Характеристика рабочей среды | Вода, пар. | |||||||
Присоединительные размеры и размеры уплотнительных поверхностей корпуса | исп.1, ряд 2 ГОСТ 12815-80 | |||||||
Масса (кг) | 18 | 28 | 38 | 74 |

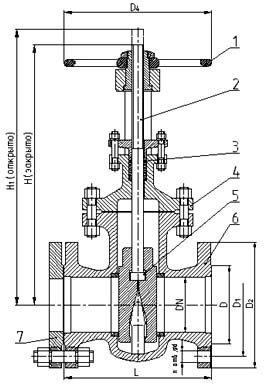

DN, мм | Размеры, мм | ||||||||
Н | Н1 | L | D | D2 | D1 | d | n | D4 | |
50 | 360 | 305 | 180 | 102 | 160 | 125 | 18 | 4 | 4 |
80 | 440 | 350 | 210 | 133 | 195 | 160 | 4 | ||
100 | 523 | 406 | 230 | 158 | 215 | 180 | 8 | 8 | |
150 | 770 | 610 | 280 | 212 | 280 | 240 | 22 | 8 |
