Наименование | 30с995нж2 | 30с995нж | 30с995п | 30нж995нж | 30нж995нж1 | ||||||
Корпус, крышка | Сталь 20ГЛ | Сталь 25Л | Сталь 25Л | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ | ||||||
Клин | 20Х13Л, 20ГЛ | 20Х13Л | Сталь 25Л, фторопласт Ф-4 | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ | ||||||
Шпиндель | 20Х13 | 12Х18Н9Т | 10Х17Н13М3Т | ||||||||
Набивка сальника | ГРАФЛЕКС | Фторопласт | |||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||||
Диаметр номинальный, DN, мм | 50 | 80 | 100 | 150 | |||||||
Давление номинальное РN, МПа (кгс/см2) | 4,0 (40) | ||||||||||
Класс герметичности затвора | А по ГОСТ 9544-93 | ||||||||||
Управление | от Электрического Исполнительного Механизма (электропривода) | ||||||||||
Присоединение к трубопроводу | фланцевое | ||||||||||
Направление подачи среды | с любой стороны магистральных фланцев | ||||||||||
Установочное положение на трубопроводе | любое | ||||||||||
Температура окружающей среды, ºС | 30с995нж, 30с995нж 30нж995нж, 30нж995нж1 | От - 40 до +40 | |||||||||
30нж995нж2, 30с995нж2 | От - 60 до +40 | ||||||||||
Температура рабочей среды, ºС | 30с995нж, | От - 40 до +425 | |||||||||
30нж995нж | От - 40 до +350 | ||||||||||
30нж995нж1 | От - 40 до +200 | ||||||||||
30нж995нж2 | От - 60 до +350 | ||||||||||
30с995нж | От –40 до +180 | ||||||||||
30с995нж2 | От – 60 до +425 | ||||||||||
Характеристика рабочей среды | Вода, пар, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | ||||||||||
Присоединительные размеры и размеры уплотнительных поверхностей корпуса | исп. 3, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей - исп. 2, 4, 5 ряд 2 ГОСТ 12815-80) | ||||||||||
Масса (кг), без ЭИМ | 25 | 50 | 65 | 110 |

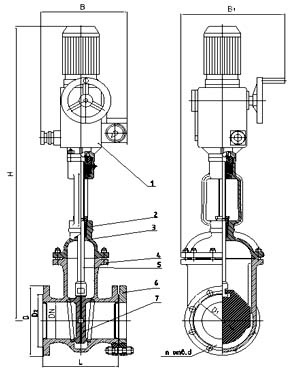

DN, мм | Размеры, мм | ||||||
Н | L | D2 | D | D1 | d | n | |
50 | 216 | 102 | 160 | 125 | 18 | 4 | |
80 | 890 | 283 | 133 | 195 | 160 | 8 | |
100 | 995 | 305 | 158 | 230 | 190 | 22 | |
150 | 1150 | 403 | 212 | 300 | 250 | 26 |
