Клапан предохранительный полно подъемный пружинный фланцевый 17с28нж, 17нж28нж DN 50, 80 мм РN 1,6 МПа

ПОИСК

Клапан предохранительный полно подъемный пружинный фланцевый 17с28нж, 17нж28нж DN 50, 80 мм РN 1,6 МПа Клапан предохранительный полно подъемный пружинный фланцевый 17с28нж, 17нж28нж DN 50, 80 мм РN 1,6 МПа

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙПОЛНОПОДЪЁМНЫЙ ПРУЖИННЫЙ ФЛАНЦЕВЫЙ 17с28нж, 17нж28нж DN 50, 80 мм РN 1,6 МПаКод ОКП 37 4250
Изготовление и поставка по ТУ 26-07-346-85.
Материалы применяемые для изготовления клапана разрешены государственной санитарно-эпидемической службой Р.Ф. разрешение № 0339966 от 15.04.2000г.

Предназначен: для защиты оборудования от недопустимого давления посредством сброса избытка рабочей среды в атмосферу или отводящий трубопровод.









МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование

17с28нж

17нж28нж

Корпус, крышка

Сталь 25Л

12Х18Н9ТЛ

Диск, седло

Сталь 20Х13

12Х18Н9Т с наплавкой ЦН6 и ЦН12

Шток

Сталь 20Х13/Сталь 40

12Х18Н9Т

Прокладка

АД1М

08Х18Н10

Пружина

50ХФА



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм

50

80

Диаметр отверстия в седле dc, мм

25

40

Допустимые протечки в затворе, см3/мин

5-для воздуха

1-для воды

10-для воздуха

2-для воды

Площадь сечения седла Fс, мм2, не менее

491

1257

Давление номинальное на входе РN, МПа (кгс/см2)

1,6 (16)

Давление номинальное на выходе РN, МПа (кгс/см2)

0,6 (6)

Давление полного открытия Рп.о. МПа (кгс/см2), не более

Для газообразных сред:

Рн+0,05 (0,5) для Рн<0,3 МПа; 1,15 Рн для Рн>0,3 МПа

Для жидких сред:

Рн+0,05 (0,5) для Рн<0,2 МПа; 1,25 Рн для Рн>0,2 МПа

Давление закрытия Рз

не менее 0,8 Рн

Пределы давлений настройки пружины, Рн МПа (кгс/см2), не менее

0,05-0,15 (0,5-1,5);      0,15-0,35 (1,5-3,5);           0,35-0,7 (3,5-7,0);   0,7-1,0 (7-10);   1,0-1,6 (10-16)

Температура окружающей среды, ºС

17с28нж

от минус 40 до 40

17нж28нж



Температура рабочей среды, ºС

17с28нж

от минус 40 до 450

17нж28нж



Характеристика рабочей среды

Вода, пар

Коэффициент расхода α

0,8 для газообразных; 0,5 для жидких сред

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп.1 ряд 2

Масса без фланцев (кг)

17,5

26,5


Срок службы – не менее 11 лет
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Наработка на отказ – 150 (8 000 часов) циклов в пределах гарантийного срока эксплуатации.
Срок консервации 3 года.

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙПОЛНОПОДЪЁМНЫЙ ПРУЖИННЫЙ ФЛАНЦЕВЫЙ 17с28нж, 17нж28нж DN 50, 80 мм РN 1,6 МПа

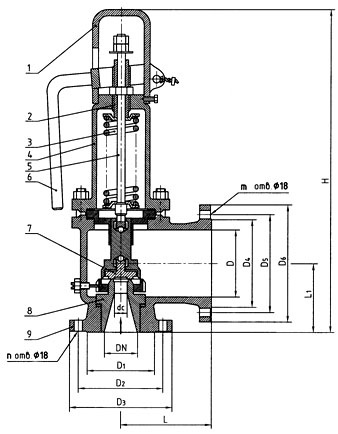

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

DN, мм

Размеры, мм

D

D1

D4

D2

D5

D3

D6

L

L1

H

m

n

dc

50

80

102

128

125

150

160

185

130

90

420



4

4

25

80

100

133

148

160

170

195

205

150

135

510

4

40
