Наименование детали | 17с21(23)нж | 17с21(23)нж2 | 17нж21(23)нж | 17нж21(23)нж1 | 17нж21(23)нж2 |
Корпус, крышка, колпак | 25Л | 20ГЛ | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ | 12Х18Н9ТЛ |
Золотник, седло, перегородка | 20Х13 | 12Х18Н9Т | 10Х17Н13М3Т | 12Х18Н9Т | |
Шток | 20Х13 | 12Х15Г9НД | 10Х17Н13М3Т | 12Х15Г9НД | |
Прокладки | Паронит-ПА | Графлен | |||
Пружина | 50ХФА |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диаметр номинальный, DN, мм | 100 | 150 | |
Диаметр отверстия в седле, мм | 50 | 75 | |
Площадь сечения седла, Fc, мм2, не менее | 1963 | 4415 | |
Допустимый пропуск среды в затворе, см3/мин | 10 | 15 | |
Герметичность в затворе | по ГОСТ 9789-75 | ||
Давление настройки клапана Рн, МПа, (кгс/см2) | Настраивается индивидуально | ||
Давление номинальное на входе РN, МПа (кгс/см2) | 4,0 (40) | ||
Давление номинальное на выходе РN, МПа (кгс/см2) | 1,6 (16) | ||
Давление начала открытия, Рн.о., МПа (кгс/см2) | 1,05 Рн | ||
Давление полного открытия, Рп.о., МПа (кгс/см2) | 1,15Рн | ||
Давление закрытия Рз, не менее | 0,8Рн | ||
Пределы давлений настройки пружины, Рн МПа (кгс/см2) | 0,05-0,1 (0,5-1,0);0,08-0,16 (0,8-1,6) ;0,15-0,3 (1,5-3,0);0,25-0,45 (2,5-4,5); 0,45-0,85 (4,5-8,5) ; 0,8-1,6 (8,0-16); 1,6-2,6 (16-26) ; 2,6-4,0 (26-40) | 0,05-0,15 (0,5-1,5); 0,15-0,3 (1,5-3,0); 0,3-0,5 (3,0-5,0); 0,5-0,8 (5,0-8,0); 0,8-1,2 (8,0-12); 1,2-1,8 (12-18); 1,8-2,5 (18-25); 2,5-3,5 (25-35); 3,5-4,0 (35-40) | |
Температура окружающей среды, ºС | 17с21(23)нж, 17нж21(23)нж 17нж21(23)нж1) | От минус 40 до 40 | |
17с21(23)нж2,17нж21(23)нж2 | От минус 60 до 40 | ||
Температура рабочей среды, ºС | 17с21(23)нж, 17нж21(23)нж1 | От минус40 до 425 | |
17нж21(23)нж | От минус 40 до 600 | ||
17с21(23)нж2, 17нж21(23)нж2 | От минус 60 до 425 | ||
Характеристика рабочей среды | 17с21(23)нж, 17с21(23)нж2 - вода, пар, масляные фракции, природный газ, жидкие нефтепродукты;17нж21(23)нж, 17нж21(23)нж1, 17нж21(23)нж2 - жидкая, газообразная, агрессивная, нейтральная к материалам деталей, соприкасающихся со средой (скорость коррозии не более 0,2мм/год ). | ||
Коэффициент расхода α , не менее | 0,8 для газообразных сред | ||
0,5 для жидких сред | 0,4 для жидких сред | ||
Масса без фланцев (кг) | 83 | 155 |

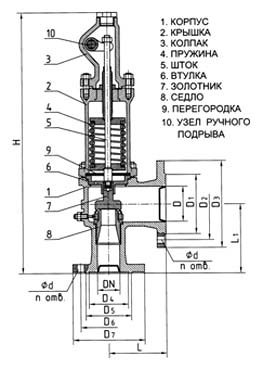

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
DN, мм | Размеры, мм | ||||||||||||||||||
D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | L | L1 | H | d | d1 | n | n1 | |||||
25 | 40 | 88 | 110 | 145 | 58 | 68 | 85 | 115 | 100 | 120 | 520 | 14 | 18 | 4 | 4 | ||||
50 | 80 | 133 | 160 | 195 | 88 | 102 | 125 | 160 | 130 | 155 | 600 | 18 | 18 | 4 | 4 | ||||
80 | 100 | 158 | 180 | 215 | 121 | 133 | 160 | 195 | 150 | 175 | 675 | 18 | 18 | 8 | 8 | ||||
100 | 150 | 212 | 240 | 280 | 150 | 158 | 190 | 230 | 160 | 200 | 760 | 22 | 22 | 8 | 8 | ||||
150 | 200 | 268 | 295 | 335 | 204 | 212 | 250 | 300 | 205 | 230 | 940 | 26 | 22 | 8 | 12 | ||||
