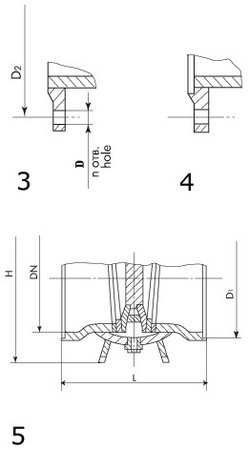

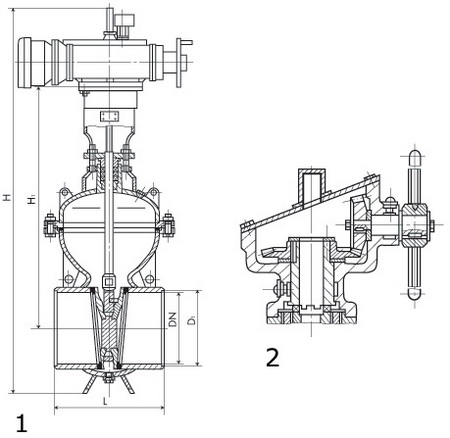

Наименование | Табличная фигура | Ном. диаметр, DN (мм) | Ном. давление, PN (МПа) | Рабочая среда | Темп. рабочей среды, Со | Материал основных деталей | Рис. № | |
ИА 11072-400М-03 | 30с907нж3 | 400 | 2,5 | Вода, пар | 300 | Сталь 3 сп | 1 |
|
-04 | 30с907нж4 | 1, 3 |
| |||||
-05 | 30с907нж5 | 1, 4 |
| |||||
-09 | 30с907нж9 | Масло, нефть | 1 |
| ||||
-10 | 30с907нж10 | 1, 3 |
| |||||
-11 | 30с907нж11 | 1, 4 |
| |||||
-12 | 30с507нж | Вода, пар, масло, нефть | 2 |
| ||||
-13 | 30с507нж2 | 2, 3 |
| |||||
-14 | 30с507нж3 | 2, 4 |
| |||||
-15 | 30нж907нж | Жидкие и газообразные агрессивные нефтепродукты | Сталь 08х18Н10Т | 1 |
| |||
-16 | 30нж907нж1 | 1, 3 |
| |||||
-17 | 30нж507нж | 2 |
| |||||
-18 | 30нж507нж1 | 2, 3 |
| |||||
-39А | 30с907нжА | Вода, пар вспомогательных систем АЭС | Сталь 3 сп | 1 |
| |||
-40А | 30с907нж1А | 1, 3 |
| |||||
-41А | 30с907нж2А | 1, 4 |
| |||||
-42А | 30с507нжА | 2 |
| |||||
-43А | 30с507нж1А | 2, 3 |
| |||||
-44А | 30с507нж2А | 2, 4 |
| |||||
-45 | 30с907нж3 | Вода, пар | Сталь 3 сп | 1 |
| |||
-46 | 30с907нж4 | 1, 3 |
| |||||
-47 | 30с907нж5 | 1, 4 |
| |||||
-48 | 30с907нж9 | Масло, нефть | 1 |
| ||||
-49 | 30с907нж10 | 1, 3 |
| |||||
-50 | 30с907нж11 | 1, 4 |
| |||||
-51 | 30с507нж | Вода, пар, масло, нефть | 2 |
| ||||
-52 | 30с507нж2 | 2, 3 |
| |||||
-53 | 30с507нж3 | 2, 4 |
| |||||
-54 | 30нж907нж | Жидкие и газообразные агрессивные нефтепродукты | Сталь 08х18Н10Т | 1 |
| |||
-55 | 30нж907нж1 | 1, 3 |
| |||||
-56 | 30нж507нж | 2 |
| |||||
-57 | 30нж507нж1 | 2, 3 |
| |||||
-58 | 30с941нж | 1,6 | Вода, пар | Сталь 3 сп | 1 |
| ||
-59 | 30с941нж1 | 1, 3 |
| |||||
-60 | 30с941нж | Масло,нефть | 1 |
| ||||
-61 | 30с941нж1 | 1, 3 |
| |||||
-62 | 30с541нж | Вода, пар, масло,нефть | 2 |
| ||||
-63 | 30с541нж1 | 2, 3 |
| |||||
-64 | 30нж941нж | Жидкие и газообразные агрессивные нефтепродукты | Сталь 08х18Н10Т | 1 |
| |||
-65 | 30нж941нж1 | 1, 3 |
| |||||
-66 | 30нж541нж | 2 |
| |||||
-67 | 30нж541нж1 | 2, 3 |
|
