  3. Задвижки клиновые с выдвижным шпинделем ИА 11072­-500М ТУ У 29.1 - 00218271- 014 : 2005 (ТУ...

Задвижки клиновые с выдвижным шпинделем ИА 11072­-500М ТУ У 29.1 - 00218271- 014 : 2005 (ТУ 26-07-1111-83)

ПОИСК

Задвижки клиновые с выдвижным шпинделем ИА 11072­-500М ТУ У 29.1 - 00218271- 014 : 2005 (ТУ 26-07-1111-83) Задвижки клиновые с выдвижным шпинделем ИА 11072­-500М ТУ У 29.1 - 00218271- 014 : 2005 (ТУ 26-07-1111-83)

ОПИСАНИЕ:

Конструкция задвижек - штампосварная. Управление осуществляется с помощью электропривода или редуктора.

Задвижки клиновые с выдвижным шпинделем ИА 11072­-500М ТУ У 29.1 - 00218271- 014 : 2005 (ТУ 26-07-1111-83)


НАЗНАЧЕНИЕ:

Задвижки клиновые с выдвижным шпинделем предназначены для установки на трубопроводах в качестве запорной арматуры.

Задвижки клиновые с выдвижным шпинделем ИА 11072­-500М ТУ У 29.1 - 00218271- 014 : 2005 (ТУ 26-07-1111-83)


МОНТАЖ:

Присоединение задвижек к трубопроводу - фланцевое или под приварку. Установочное положение - любое, при этом электродвигатель не должен находиться под электроприводом.

Наименование

Табличная фигура

Ном. диаметр, DN (мм)

Ном. давление, PN (МПа)

Рабочая среда

Темп. рабочей среды, Со

Материал основных деталей

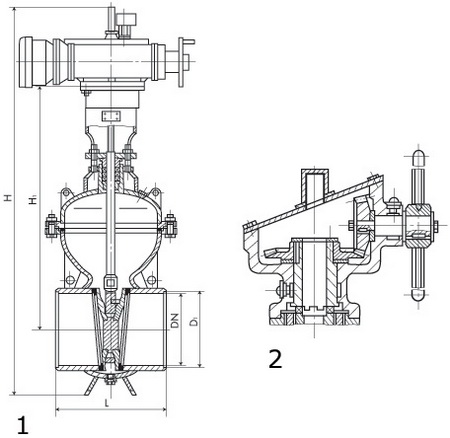

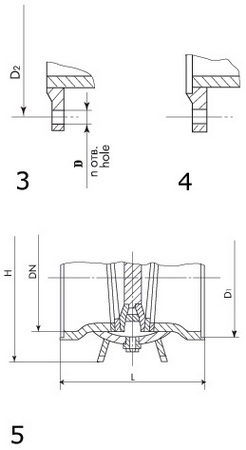

Рис. №




ИА 11072-500М-03

30с907нж3

500

2,5

Вода, пар

300

Сталь 3сп

1



-04

30с907нж4

1, 3



-05

30с907нж5

1, 4



-09

30с907нж9

Масло, нефть

1



-10

30с907нж10

1, 3



-11

30с907нж11

1, 4



-12

30с507нж

Вода, пар, масло, нефть

2



-13

30с507нж1

2, 3



-14

30с507нж2

2, 4



-15

30нж907нж

Жидкие и газообразные агрессивные нефтепродукты

Сталь 08х18Н10Т

1



-16

30нж907нж1

1, 3



-17

30нж507нж

2



-18

30нж507нж

2, 3



-39

30с907нж12

Вода, пар

Сталь 3сп

5, 1



-40

30с507нж3

5, 2



-41А

30с907нжА

Вода, пар вспомогательных систем АЭС

1



-42А

30с907нж1А

1, 3



-43А

30с907нж2А

1, 4



-44А

30с507нжА

2



-45А

30с507нж1А

2, 3



-46А

30с507нж2А

2, 4



-47

30с907нж3

Вода, пар

1



-48

30с907нж4

1, 3



-49

30с907нж5

1, 4



-50

30с907нж9

Масло, нефть

1



-51

30с907нж10

1, 3



-52

30с907нж11

1, 4



-53

30с507нж

Вода, пар, масло, нефть

2



-54

30с507нж1

2, 3



-55

30с507нж2

2, 4



-56

30с907нж12

Вода, пар

5, 1



-57

30с507нж3

5, 2



-58

30с941нж

1,6

Вода, пар

1



-59

30с941нж1

1, 3



-60

30с941нж

Масло, нефть

1



-61

30с941нж1

1, 3



-62

30с541нж

Вода, пар

2



-63

30с541нж1

Сталь 08х18Н10Т

2, 3



-64

30нж941нж

Жидкие и газообразные агрессивные нефтепродукты

1



-65

30нж941нж1

1, 3



-66

30нж541нж

2



-67

30нж541нж1

2, 3
